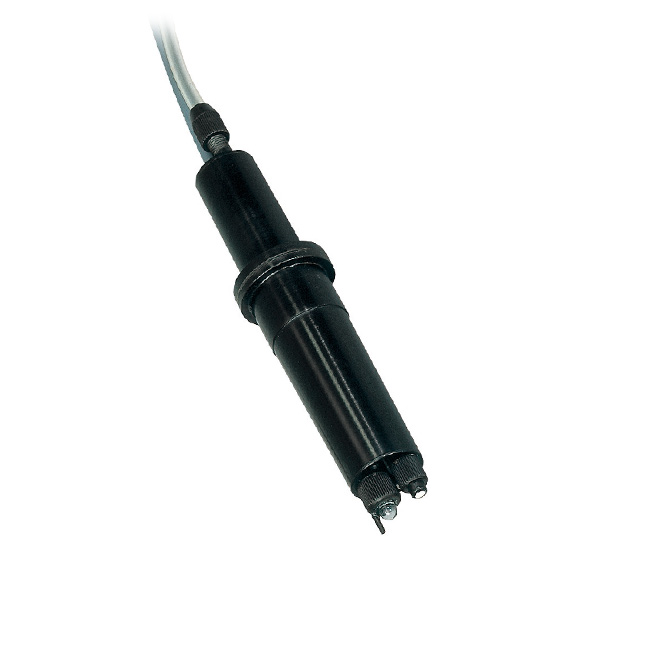

ガラス電極・ジャンクション交換可能な、高信頼 pH／ORP 検出器
耐食性・耐熱性・機械的強度に優れた強化PPS樹脂製ボディーを採用したプロセス用pH／ORP検出器です。
長年の実績と運用経験をもとに開発されており、製造工程の品質管理や中規模排水処理設備、各種pH／ORP制御システムなど、幅広い用途で安定した測定を提供します。

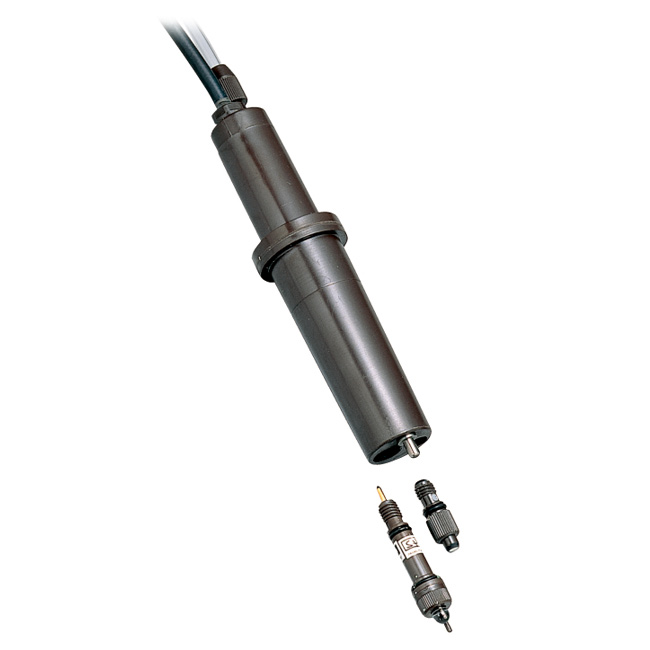

ガラス電極とジャンクションはそれぞれ簡単に交換でき、保守性に優れ大変経済的です。
校正がさらに便利に
検出器を取り外して校正可能な脱着ケーブル仕様を追加。
運用スタイルに合わせた選択が可能となり、保守性・作業効率が向上します。
運用スタイルで選べる検出器

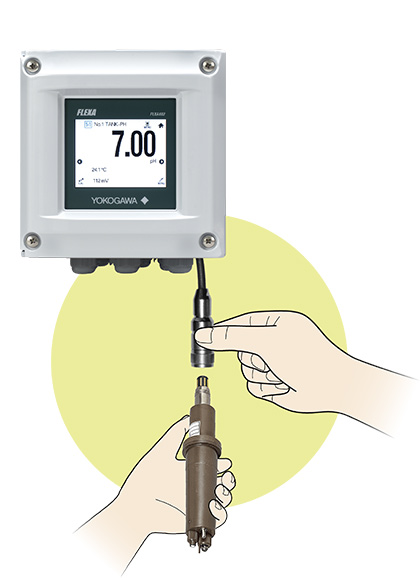

- 毎回の校正・保守作業を効率よく NEW!
脱着ケーブル対応検出器で、検出器部分はケーブルから容易に取り外し可能に。
現場で校正済み検出器を交換して変換器に設定データを入力するだけで、毎回現場で洗浄・校正の必要がなく、保守作業の負担軽減に貢献します。 - 設置時に簡単に使用開始でき設置効率アップ NEW!
校正設定データ付き検出器で初期校正が不要に。
現場での設置時の校正作業が省略でき、簡単に使用開始できます。 - デジタル化でオープンなシステム構成に対応
校正データを保持できるIDチップ内蔵の検出器とSENCOMスマートアダプタ SA11 との組み合わせにより、上位機種に接続可能なデジタル検出器として使用できます。
＊詳細は → SENCOM スマートアダプタ SA11をご参照ください。
アプリケーション
- 各種製造工程での品質管理用に
- 各種排水設備、水処理設備に
詳細
導入のメリット
- 幅広いアプリケーションで使用可能
検出器ボディにフッ素樹脂（PTFE）と同等レベルの耐食性・耐熱性を持つエンジニアリングプラスチックの強化PPS樹脂を使用しており、機械的強度にも優れています。 - 電極部分のみ交換可能で、長期使用が可能でリーズナブルかつ地球環境にも優しい
pH検出器のガラス電極、ORP検出器の白金（または金）電極、およびジャンクションのみを交換可能です。
まだ使用できる本体まで廃棄して交換する必要はありません。 - TIIS本質安全防爆対応
（FLXA202との組み合わせ時） - 運用スタイルに合わせた選択で保守作業の負担軽減
脱着ケーブル／出荷時校正設定データ付き／デジタル化対応のSENCOMスマートアダプタ SA11 との組み合わせから選択が可能。
校正作業時間を削減して、保守作業負担の軽減に貢献します。
仕様
pH検出器
| KCI拡散形 | KCI補給形 | |
|---|---|---|
| PH8ERP | PH8EFP | |
| 測定範囲 | pH2～12 | pH0～14 |
| 測定温度 | -5～80°C | -5～105°C |
| 測定圧力 | 大気圧～50 kPa | 大気圧～10 kPa （一般用または 大容量タンク500 ml） 大気圧～500 kPa （中圧） |
| 温度補償センサ | Pt1000 | Pt1000 |
| 防爆 | TIIS 本質安全防爆 | |
| デジタル通信機能対応 |
SENCOM4.0 対応 |
|
ORP検出器
| KCI拡散形 | KCI補給形 | |
|---|---|---|
| OR8ERG | OR8EFG | |
| 測定範囲 | -1500～1500 mV | -1500～1500 mV |
| 測定温度 | -5～80°C | -5～105°C （投げ込みの場合は-5～80°C） |
| 測定圧力 | 大気圧～50 kPa | 大気圧～10 kPa （一般用または 大容量タンク500 ml） 大気圧～500 kPa （中圧） |
| 温度補償センサ | なし | なし |
| 防爆 | TIIS 本質安全防爆 | |
| *詳細は一般仕様書をご参照ください。 |
関連情報
AN 10B01N01-03
亜鉛製錬においては、高品位の製品が得られることや原料に混入している有価金属を回収できることなどの特長を持つ湿式製錬が、最も多く採用されています。湿式製錬には、原料の亜鉛精鉱を焙焼し、その後、硫酸に溶解して不純物を取り除くプロセス（「浸出」という）があり、ここで浸出液の pH 管理が行なわれます。
浸出液には石膏などが含まれており、電極に付着するスケールが安定な pH 測定を妨げます。したがって、1週間に1回以上の洗浄作業が必要でしたが、空気ジェット洗浄付き pH 計を採用、連続洗浄を行なうことによって、1～2か月に1回まで人手による洗浄作業を減らすことが可能になりました。
AN10Y01R01-01
石灰石膏法の排煙脱硫装置では、脱硫剤（石灰）の消費量管理をオンライン pH 計を使用して行なっています。このとき問題になるのが、石灰によって pH 電極が著しく汚れることです。一定レベル以上の測定精度を維持するには酸を用いた電極洗浄を頻繁に実施する必要があり、大きな保守工数がかかってしまいます。
酸洗浄を自動化した ｢FLXA AUTO CLEAN 薬液洗浄装置｣の採用によって、大幅に省力化が図れたばかりでなく、pH 測定精度を維持した状態での長期運転が可能となり
ました。
ドキュメント＆ダウンロード
カタログ
- プロダクトソリューション要覧 (5.6 MB)
- 校正設定データ付きアナログpH検出器 PH8EFP, PH8ERP（オプション/CAL） (1.8 MB)
取扱説明書
- OR8EFG KCl 補給形 ORP検出器 (1.3 MB)
- PH8EFP KCl 補給形 pH検出器 (1.6 MB)
- PH8ERP KCl 拡散形 pH検出器 (1.3 MB)
- OR8ERG KCl 拡散形 ORP検出器 (1.2 MB)
- ST401G 自立形水質計システム (5.6 MB)
- PH8HF、 PH8HFF 流通形ホルダ (1.5 MB)
- PH8AX pH計用アクセサリ一式 (594 KB)
- OR8AX ORP計用アクセサリ一式 (482 KB)
一般仕様書
- pH検出器およびORP検出器 (2.2 MB)
- SA11 SENCOM スマートアダプタとその周辺機器 (963 KB)
- ホルダ (3.6 MB)
技術情報
- pH計/ORP計セレクションガイド (753 KB)
- FLEXA/EXA PHシリーズ プロセス用pH計(基礎・製品編） (1.3 MB)
- FLEXAシリーズ プロセス用pH計(測定システム・応用編） (2.7 MB)
外形図
- PH8EFP-□□-□□-TT□-□-□*A KCl補給形pH検出器 (162 KB)
- ※販売終了: OR8TBG 中継端子箱 (48 KB)
- PH8EFP-□□-□□-TN□-□-□*A KCl補給形pH検出器（補用品） (119 KB)
- PH8ERP KCl拡散形pH検出器 (114 KB)
- OR8EFG-□□-□□-TT□-□*A KCl補給形ORP検出器 (137 KB)
- OP8EFG-□□-□□-TN□-□*A KCl補給形ORP検出器（補用品） (100 KB)
- OR8ERG KCl拡散形ORP検出器 (97 KB)
SDS（安全データシート）
- SDS（安全データシート）：分析計用リスト
- K9020XU, K9146CA, K9142UT / KCl粉末 (298.2 KB)
- K9084LP, K9220XH, K9084KQ, K9084KS, K9142UT / 3.3mol/L KCl溶液 (265.6 KB)
- K9020XB / pH7標準液調製用粉末 (280.3 KB)
- K9020XA / pH4標準液調製用粉末 (254.8 KB)
- K9024ED / 硫酸アンモニウム鉄溶液調製用試薬 (275.3 KB)
- K9020XC / pH9標準液調製用粉末 (288.7 KB)
- K9024EC / キンヒドロン標準液調製用試薬 (319.2 KB)
- K9084LM, K9220XE, K9084KG, M3060AC / pH7 標準液 (271.5 KB)
- K9084LL, K9220XD, K9084KF, M3060AB / pH4 標準液 (267.4 KB)
- K9084KH, K9084LN, M3060AD / pH9標準液 (290.0 KB)
