振動ピックアップで監視対象拡大
設備監視から設備診断支援まで

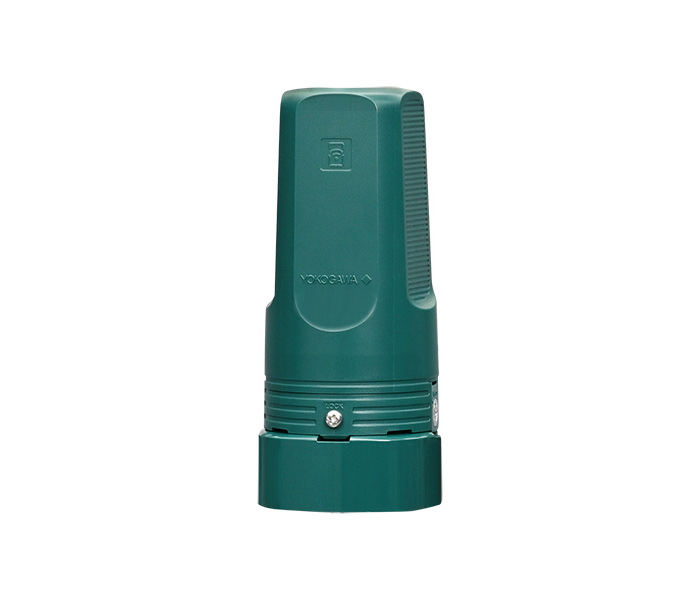

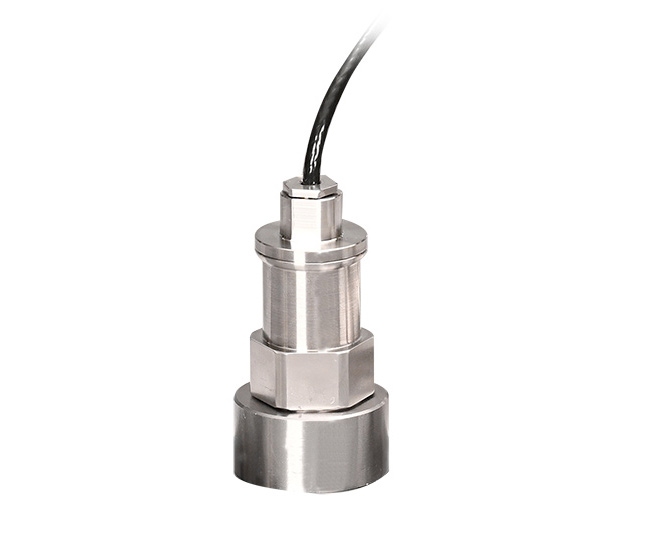

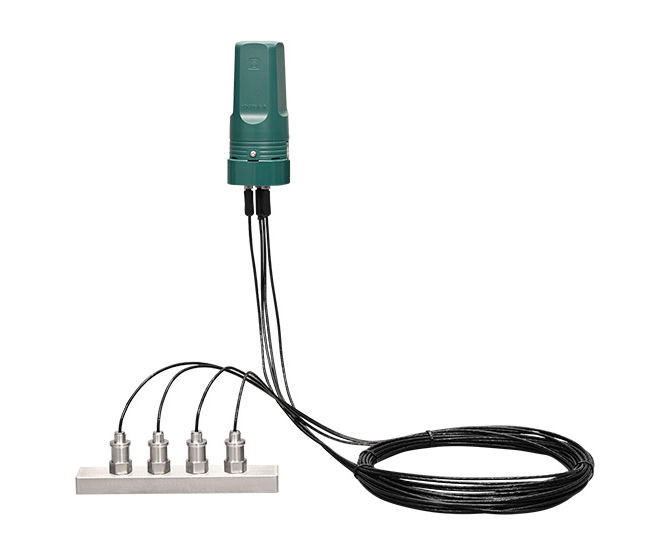

4ch無線振動センサは、最大4チャネルの振動を監視できる設備保全向けの無線振動センサです。無線通信モジュールXS110A、振動測定モジュールXS540、および振動ピックアップXS01VTで構成されます。
本製品は、設備の簡易診断および詳細診断に必要な振動データを取得し、LoRaWAN®無線通信により上位システムへ送信します。振動ピックアップを採用することで、従来は設置が困難であった設備の監視適用範囲を拡大します。

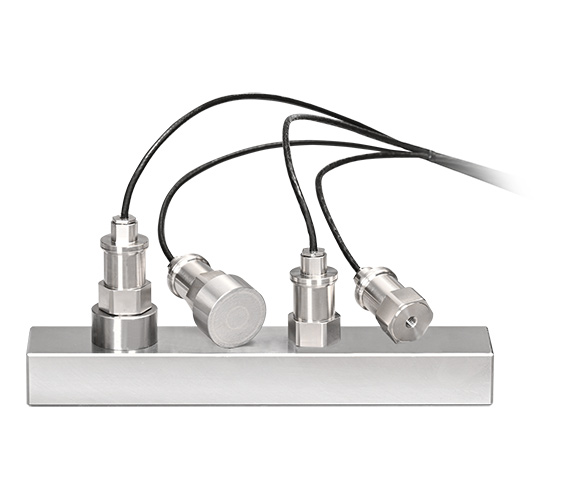

振動ピックアップで広がる監視可能な設備のバリエーション
4ch無線振動センサは、無線通信・振動測定部と振動ピックアップ部を分離した構造を採用しています。設備の特性に応じて、それぞれを最適な箇所に設置することができます*1。これにより、金属に囲まれ無線通信環境が厳しい設備や、高温になりやすい設備などにおいても、設備状態の監視を行うことができます。
※1 振動ピックアップXS01VTのケーブルは5m（オプションで10mまで延長可能）です。
狭いスペースの監視
小型の振動ピックアップにより、従来のセンサでは設置が困難であった狭いスペースの設備にも対応します。

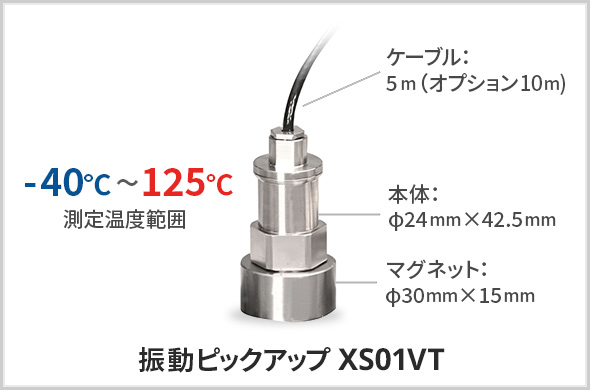

幅広い温度環境への対応
振動ピックアップは幅広い温度環境に対応しており、熱処理炉などの高温設備においても安定したデータ収集を支援します。
低周波から高周波まで広帯域振動測定

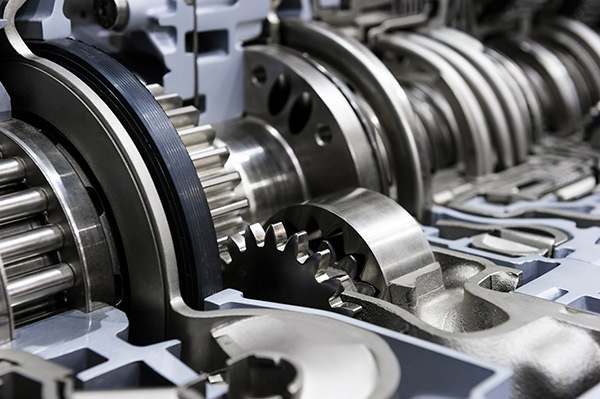

4ch無線振動センサは、5Hz～10kHzの周波数帯域に対応しています。設備全体の低周波振動から、ベアリングやギアなどに起因する高周波振動の設備までを一貫して監視することができます。

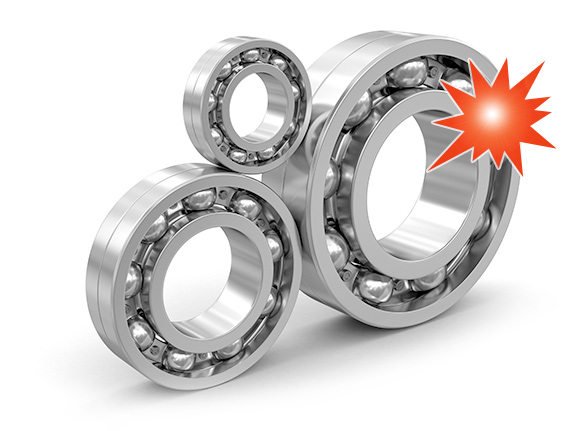

クレストファクタ（CF）によるベアリング監視
4ch無線振動センサは、ベアリングの状態監視に有効なクレストファクタ（CF）を測定します。CFは初期傷などの衝撃的な異常兆候を早期に捉える指標として活用できます。
危険場所に対応
石油化学プラントや塗装工場、薬品工場などの可燃性ガスを取り扱う第一類危険個所にある設備への設置に対応しています。
高度センシングで設備保全における監視・診断業務を支援

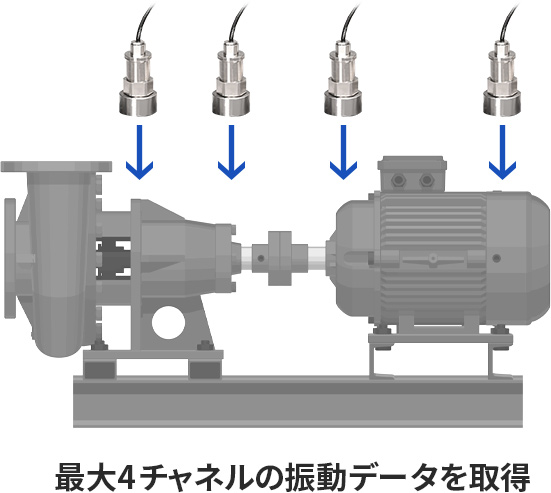

多チャネル測定
最大4チャネルの振動データを取得できます。設備の複数箇所から取得した振動データを比較・分析することで、異常箇所の把握や詳細診断に向けた検討を支援します。
診断に必要な時間波形データの転送
一般的に、時間波形データはFFT解析など、故障原因の検討を行う詳細診断に必要なデータとされています。4ch無線振動センサでは、振動データに含まれる時間波形データも、LoRaWAN®通信を通じて上位システムへ自動で送信され、記録・蓄積ができます。
監視・診断業務を効率化するリモート機能
波形分析機能
4ch無線振動センサが取得した時間波形データは、クラウド型上位システムである広域モニタリングシステムによりFFT※2解析され、周波数成分に分解されます。分析結果はダッシュボード上に表示され、設備状態を多角的に評価するための情報として活用できます。
※2 オンプレミス型の上位システム「データロギングソフトウェアGA10」では、傾向監視データのみ表示可能です。
遠隔設定が可能なLoRaWAN®ダウンリンク機能
広域モニタリングシステムは、LoRaWAN®のダウンリンク機能に対応しており、遠隔から4ch無線振動センサの設定を行うことができます。
About OpreX
OpreXは、YOKOGAWAのテクノロジーとソリューションの卓越性を集約した、制御事業の包括ブランドで、カテゴリーとその配下のファミリーから構成されています。本製品はOpreX Transformation配下のOpreX Asset Management and Integrityに属します。
詳細

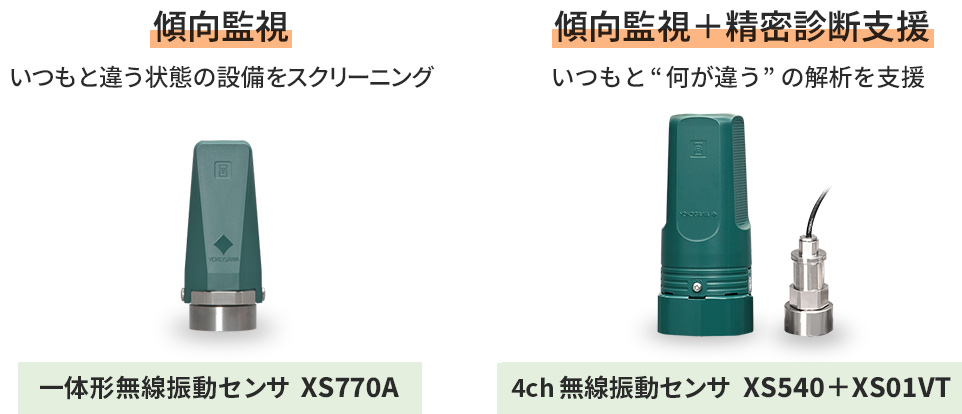

一体形無線振動センサXS770Aとの違い
「いつもと違う」から「いつもと“何が違う”」へ
一体形無線振動センサXS770Aは、一体構造により設置が容易で、傾向監視による簡易診断に最適化されています。多数の設備の長期傾向を監視し、「いつもと違う」状態の設備の抽出を支援します。
4ch無線振動センサは、詳細診断に必要なデータも収集可能であり、「いつもと“何が違う”のか」を遠隔で検討するための分析を支援します。これにより、故障個所や故障原因の特定に向けた判断を支援します。
4ch無線振動センサの導入効果
【導入効果 1】

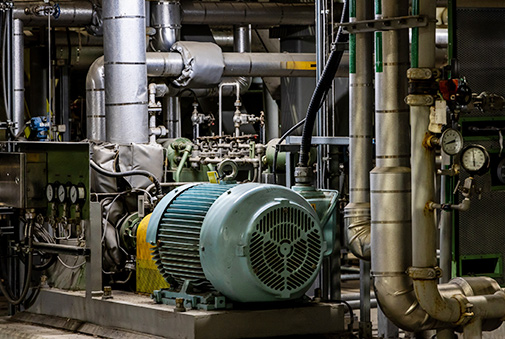

さまざまな設備の異常兆候検知による生産ロス削減
お客様の困りごと：
監視が困難な設備での突発故障
現場課題：
狭いスペースや高温環境にある設備の監視
ソリューション：
分離型の振動ピックアップにより、狭所・高温設備への設置に対応
【導入効果 2】
故障箇所・原因検討の迅速化によるダウンタイム短縮
お客様の困りごと：
保守作業時の設備停止による生産損失
現場課題：
故障個所の早期把握によるダウンタイム短縮
ソリューション：
時間波形データの可視化により、故障個所・原因検討の支援

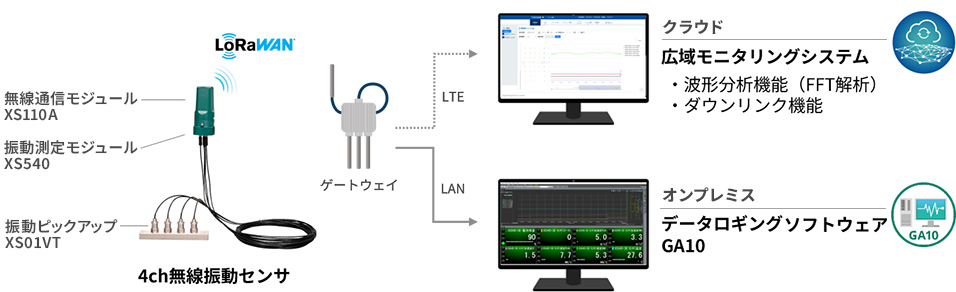

ソリューション構成
仕様
4ch無線振動センサ
| 測定範囲 | 入力周波数 | 5Hz～10kHz（±3dB） | ||
|---|---|---|---|---|
| 使用加速度範囲 | ±50G（Linearity：±0.5％F.S） | |||
| 性能仕様 | 測定軸 | Z軸（1軸） | ||
| 送信データ | 振動 | 加速度 | Peak, RMS,クレストファクタ | |
| 速度 | Peak, RMS | |||
| 時間波形 | 加速度の時間波形データ | |||
| 温度 | -40～125℃ | |||
| チャネル数 | 1ch～4ch | |||
| 更新周期*１ | 傾向監視 | 2分～3日 | ||
| 波形転送 | 1週間～1か月 | |||
| 適合規格 | 防爆構造 | 本質安全防爆を取得予定 | ||
| 保護等級 | IP66/67 | |||
| 振動ピックアップ形状 ・材質・取付方法 |
サイズ | Φ24mm×42.5mm | ||
| 周囲温度範囲 | -40～125℃*2 | |||
| ケーブル | 5m（延長オプション10m） | |||
| 取付方法 | M6めねじ、マグネット（オプション） | |||
*1 傾向監視データと波形転送データはそれぞれ異なる周期で送信
*2 振動測定モジュールへの接続コネクタ部分は-40℃～85℃
※製品仕様は予告なく変更する場合があります
Sushi Sensor App
本製品の設定や状態確認等を NFC インタフェース経由で行うためのソフトウェアです。
よくある質問
Q. 4チャネルの理由は？
A. 回転機監視の定石である回転機の負荷側と反負荷側に4か所取り付けることを想定し4チャネルが測定可能となっています。また、設備の負荷状況の違いの影響を少なくすることを目的としています。もしくは3方向（水平、垂直、軸）の振動をより厳密な位置で測りたい場合の用途を想定しています。
Q. 振動ピックアップは設備の温度も測定できますか？
A. -40℃から125℃の範囲で測定できます。
Q. 上位システムは広域モニタリングシステムのみですか？
A. オンプレミス環境ではデータロギングソフトウェアGA10、クラウド環境では広域モニタリングシステムに対応しています。
Q. FFTとは何ですか？
A. Fast Fourier Transform（高速フーリエ変換）とよばれる振動データ（時間波形データ）を周波数成分に分解するための解析手法です。設備の振動から故障箇所と原因を捉えるために使われます。
Q. 波形転送機能とは？
A. 4ch無線振動センサが取得した振動波形データを広域モニタリングシステムへ送信する機能です。
Q. 4ch無線振動センサにより取得した時間波形データは、データロギングソフトウェアGA10でも広域モニタリングシステム同様にFFT解析できますか？
A. データロギングソフトウェアGA10は、FFT解析に対応しておりません。データロギングソフトウェアGA10では傾向監視データのみ表示が可能です。
Q. データロギングソフトウェアGA10は、LoRaWAN🄬のダウンリンク機能に対応していますか？
A. データロギングソフトウェアGA10は、ダウンリンク機能に対応しておりません。
