共焦点定量イメージサイトメーター CellVoyager CQ1

共焦点定量イメージサイトメーターCellVoyager CQ1はフローサイトメーターのように剥離等の前処理をすることなく、スフェロイドのような細胞集塊をかんたんに3D解析したり、培養環境（ライブセル）のままタイムラプス3D解析できます。
また、スタッカーを用いたハイスループットスクリーニング・外部インキュベータを用いた長時間のタイムラプス解析などのシステム構築や、解析ソフトウェアCellPathfinderを用いた機械学習、ラベルフリー解析などのより高度な解析に対応できます。

スフェロイド、コロニー、組織切片を3D測定

接着細胞の剥離等の前処理不要
スピニングディスク共焦点により、細胞にやさしく３次元画像を高速取得
画像から細胞解析に必要な特徴量を抽出・定量
広視野かつタイリングで、大きなサンプルにも対応

タイムラプス解析、ライブセルに対応

ステージインキュベータを搭載、低光毒性・低退色でタイムラプス測定も安心
毎秒100フレームの高速撮影【Enhansed】*1

高精細な画像とフローサイトメーターライクなインターフェース

画像取得と同時に、定量・数値表示
取得画像は共焦点顕微鏡画像としても使用可能
高精細画像ならではの正確な測定値
グラフから画像に戻って確認、繰り返し測定可能

柔軟な仕様と外部連携

スタッカー、インキュベータなどの外部機器とロボット連係可能*2
かんたんな共焦点顕微鏡、測定器としてもシステム化可能
FCS/CSV/ICE形式出力でデータ解析ソフトと連係
様々な培養容器に対応

コンパクト

扱いやすいサイズに多機能を凝縮、手軽に高精細な共焦点画像の取得・解析ができます。サンプルをセットして、ソフトウェアを操作するだけ、わかりやすいインターフェイスと便利な機能で測定・解析をサポートします。

CQ1本体

スピニングディスク共焦点

多数のピンホールを等ピッチ螺旋配置した円板「ニポウディスク」と、個々のピンホールに励起レーザを集光する「マイクロレンズディスク」の2枚の円板を連動して高速回転し、観察領域を約1000本のレーザビームでマルチスキャンします。
マルチビームスキャンは、高速だけでなく、1ビームあたり非常に低いレーザ強度で高効率に蛍光色素を励起できるので、従来方式に比べ、顕著に光毒性、蛍光退色を抑えられます。

タイムラプス・ライブセル解析

長時間ライブ対応

温度制御・加湿に対応したアタッチメントにより、細胞の活性を維持します。
また、CO₂・O₂のガス制御にも対応しておりますので、様々な環境での測定が可能です。
予め設定した時間間隔で自動測定（タイムラプス）ができます。
定期的に湿度保持用のバスに水を補給することで、長時間のタイムラプスが可能です。

専用のガス混合器と組み合わせることで、最大72時間タイムラプス観察できます。

ガス混合器(オプション)長時間対応モデル

　ガス混合器　長時間対応モデル

Hela細胞増殖の撮像例
下記の条件にて6日間の長時間タイムラプス撮像を行うことができました。

実験室の温度／湿度：22℃／32%
使用プレート： 96ウェルガラスボトムマイクロプレート#655896、Greiner（中央付近のE7ウェル使用）
72hの時点で湿度保持用のバスに水を補給

Hela細胞増殖の撮像例

高速タイムラプス機能【Enhanced】

高速タイムラプス機能により、最大で毎秒100枚（100fps）の撮像を行えます。
iPSC由来心筋細胞拍動などの高速現象を捉えることができます。

iPSC由来心筋細胞におけるCa2+シグナルの撮像例

iPSC由来心筋細胞における、Ca2+シグナル波形

iPSC由来心筋細胞拍動

上：
iPSC由来心筋細胞におけるCa²⁺シグナルの撮像例
（対物レンズ：10x、励起波長：488nm、撮像速度：20fps）

左：
iPSC由来心筋細胞における、Ca²⁺シグナル波形
（各細胞におけるシグナルが個別に測定できています。）

※ 本機能は有償オプションです

解析ソフトウェア

豊富なプリセットメニューから、解析メニューを選択可能
算出された数値データを様々な形でグラフ表示可能
グラフと画像のリンクにも対応
タイル表示・解析機能に対応
領域認識メソッドを追加

CellPathfinderの詳細はこちら

製品仕様

設置例

項目	仕様
蛍光励起光源	405nm、488nm、561nm、640nm固体レーザ
対物レンズ	2x、4x 、10x、20x 、40x、60x (ドライ、水浸、長作動)
カメラ	最大2台　sCMOS 有効画素数：2000×2000 画素サイズ：6.5µm
オートフォーカス	レーザ方式
高速タイムラプス	最速100fps　※有償オプション
ソフトウェア (オプション)	ハイコンテント解析ソフトウェアCellPathfinder
ステージヒーター仕様
温度制御範囲	室温 + 5℃～室温 + 17℃、最大40℃
温度設定分解能	0.1℃
温度安定性	±1℃以内（37℃設定、室温23℃±2℃、96ウェルプレートの4隅と中央の5点で測定）
温度安定時間	1時間
加湿方式	強制加湿：自動給水機能はありません

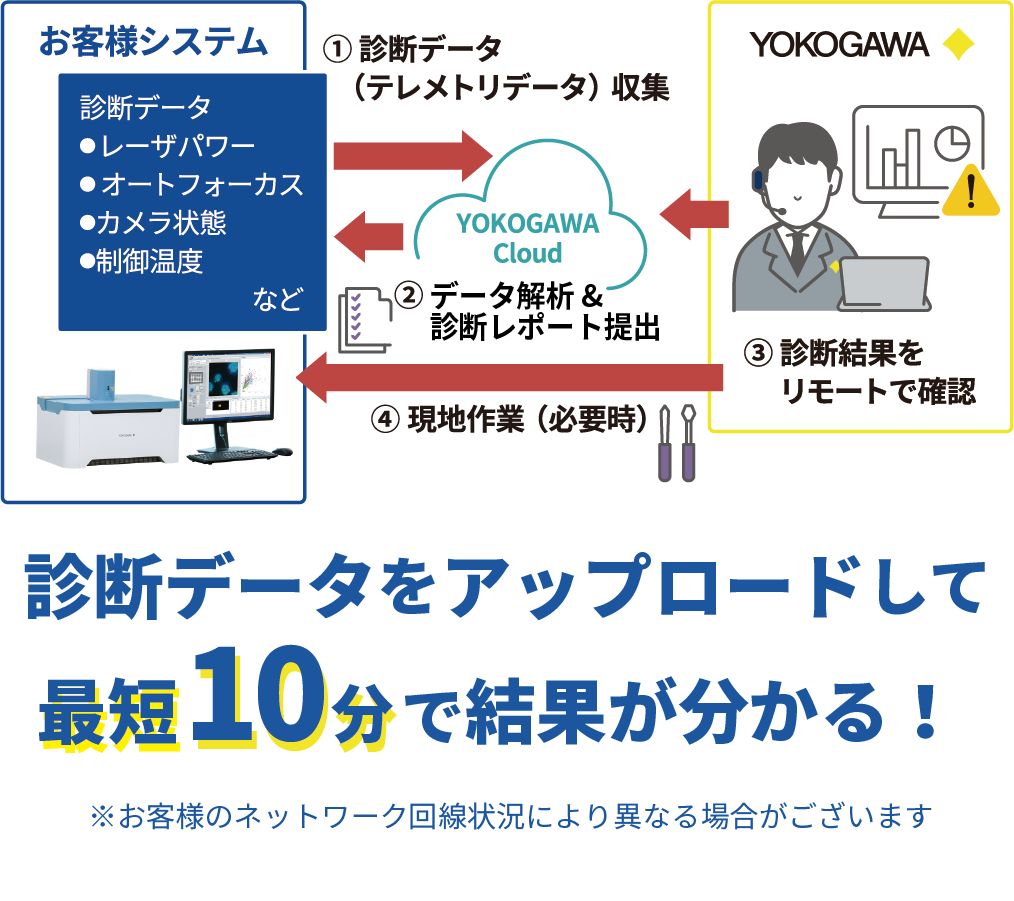

リモート診断サービス

装置の状態をリモートで診断することができます。
本サービスをご利用いただくことで、装置の長期安定稼働をサポートします。
定期的な診断により、トラブルの予知や早期発見を行い、装置のダウンタイムを削減します。

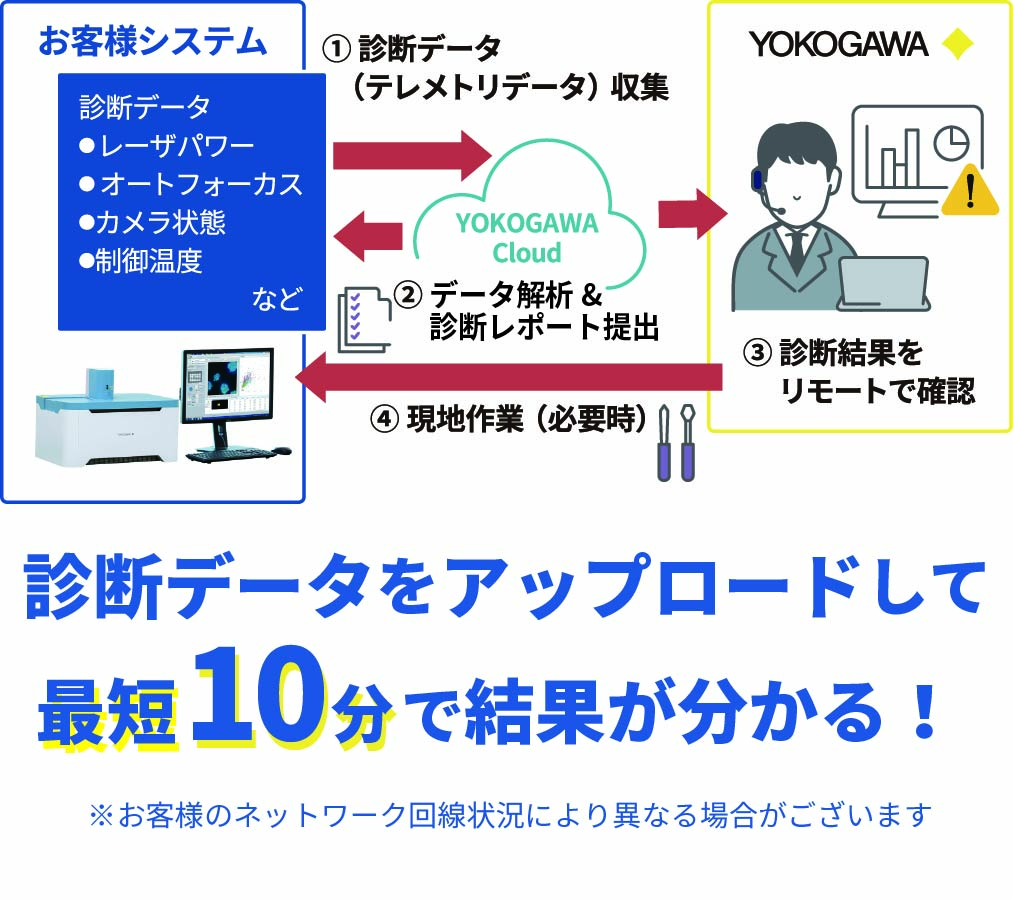

CQ1Remote(JP)
