ハイスループット細胞機能探索システム CellVoyagerCV8000

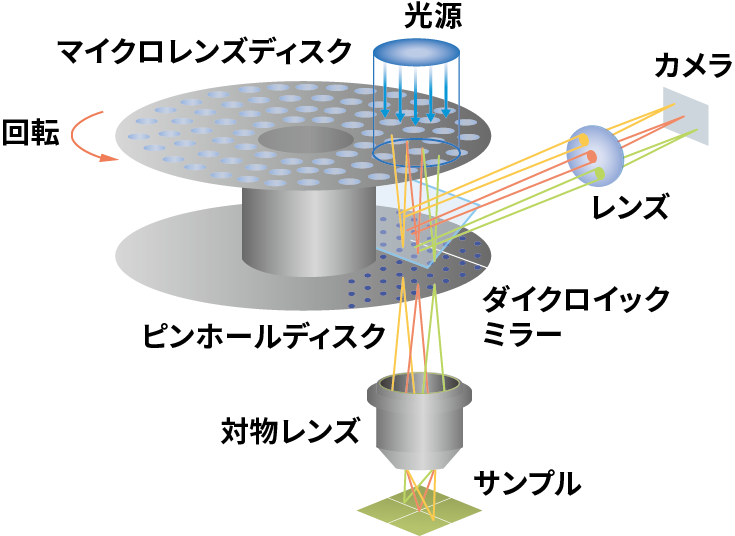

約20,000個のピンホールを等ピッチ螺旋配置した「ピンホールアレイディスク」と、個々のピンホールに励起光レーザを集光する「マイクロレンズアレイディスク」の2枚のディスクを連動して高速回転させ、観察領域を約1,000本のレーザビームでマルチスキャンする当社独自の方式です。高速撮影のみならず、光毒性、蛍光退色を大幅に抑えられます。

サンプルに応じて2種類のピンホールディスク（25/50μm）を切り替えることができます。厚みのあるサンプルはピンホール径を小さくすることでより高いコンフォカリティーでキレのある画像が、暗いサンプルにはピンホール径を大きくすることでより明るい画像を得ることができます。

オルガノイド撮影例　上：25μmピンホール　下：50μmピンホール

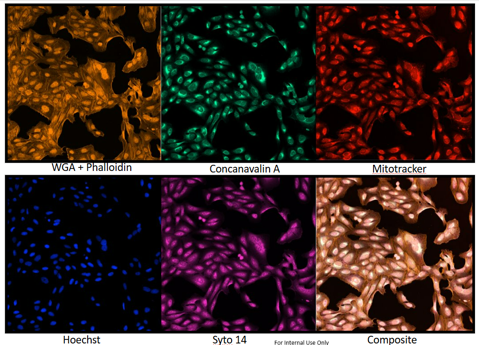

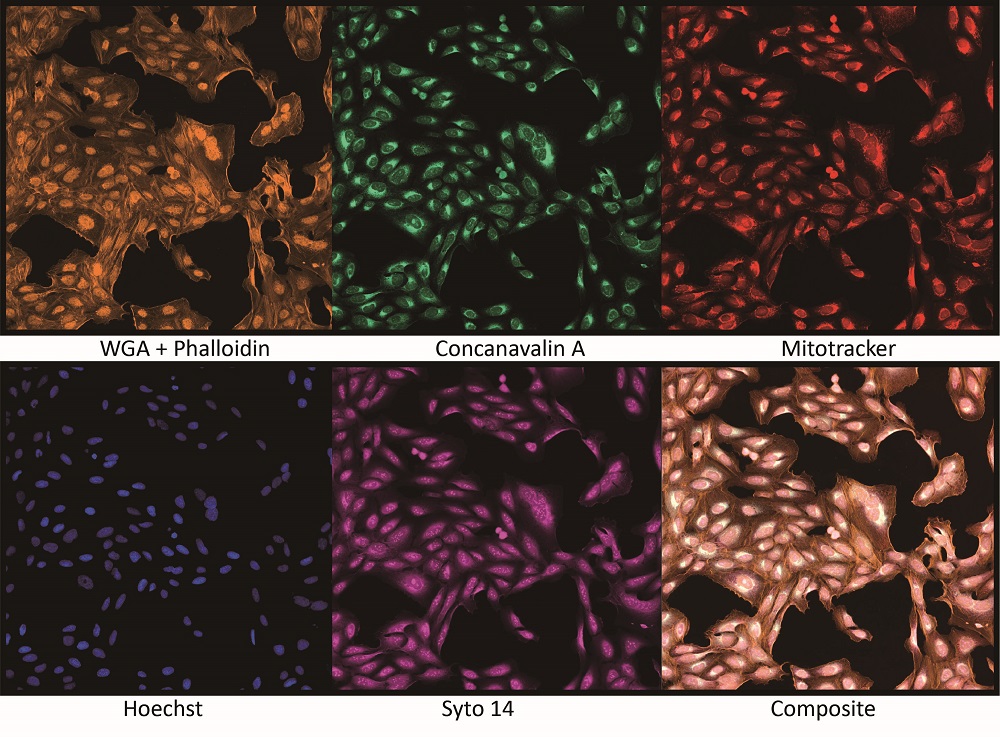

用途に応じて光学システム構成を選択でき、高感度広視野sCMOSカメラを4台搭載することで、96well-plate1枚を4色1分で撮像できます。また、FRETやCellPaintingアッセイにも対応できます。

水浸レンズは液体中の細胞を高解像にとらえることに優れています。CV8000では40倍、60倍の水浸対物レンズを搭載可能、特に40倍水浸レンズは球面収差補正を極限まで追求したオリジナルレンズで、広視野全域で明るく高解像な画像が得られます。レンズへの水補給も全自動。水浸レンズによるハイスループットスクリーニングを可能にします。

サンプル用ステージインキュベータは密閉構造で、湿度・温度・CO2濃度を管理しています。組み込みのロボットピペッタは、チップ拾い→試薬プレートから試薬採取→サンプルプレートへ試薬添加→チップ捨てを全自動で行います。試薬滴下前後の画像を高速にとらえられるだけでなく、1ウェルに複数回の試薬添加や、添加スピード調整等の操作も可能、試薬添加による動態観察の幅が広がります。

72時間培養後における一般的なCO₂インキュベータとの細胞増殖率の比較（n=3）

96ウェルの平均：90
最外周36ウェルの平均：81
最外周を除く60ウェルの平均：96
CV8000の72時間後のTotal Area / 0時間でのTotal Area の 値（以下、Tota l Area ratioと記載）/ CO₂インキュベータの Total Area ratio×100の値を記載しています。（100に近いほど、CV8000とCO₂インキュベータにて同じように細胞が増殖したことを意味します）ウェルプレートの4隅を除き、CO₂インキュベータと近い細胞の増殖が確認できました。

96ウェルプレートの各ウェルでの細胞増殖曲線

縦軸：Total Area 横軸：時間（0~72時間）ウェルプレートの4隅では細胞の増殖率が低下していますが、他のウェルでは増殖を続けました。

培養後（24、48、72時間後）のTotal Area ratio（n=3）

ウェルプレートの4隅を除き、72時間後でも増殖比に大きな差はありませんでした。
ウェル間での細胞増殖のスピードのバラつきが少ないことが分かります。
