防爆環境での運用・保守作業によりOPEX削減に貢献

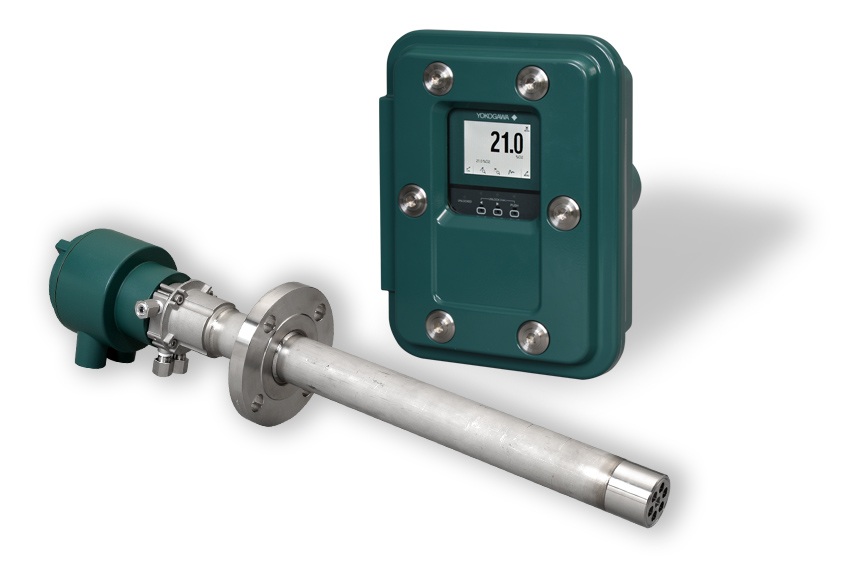

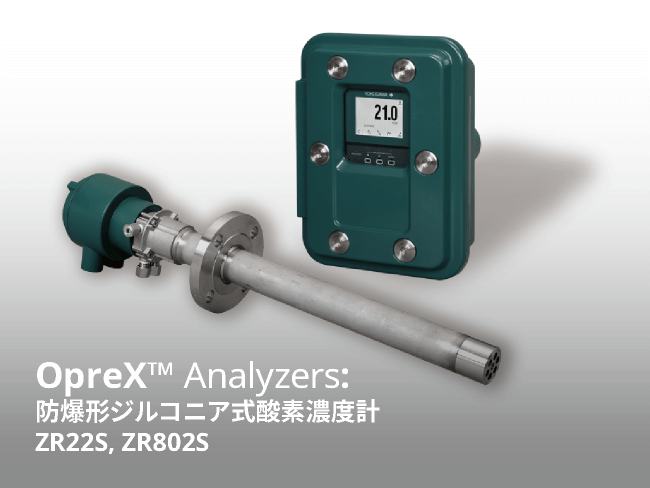

防爆形ジルコニア式酸素濃度計は、防爆構造の ZR22S 検出器と ZR802S 変換器で構成されます。
検出器を煙道炉壁などに取り付け、サンプリング装置を使うことなく酸素濃度をダイレクトに連続測定します。

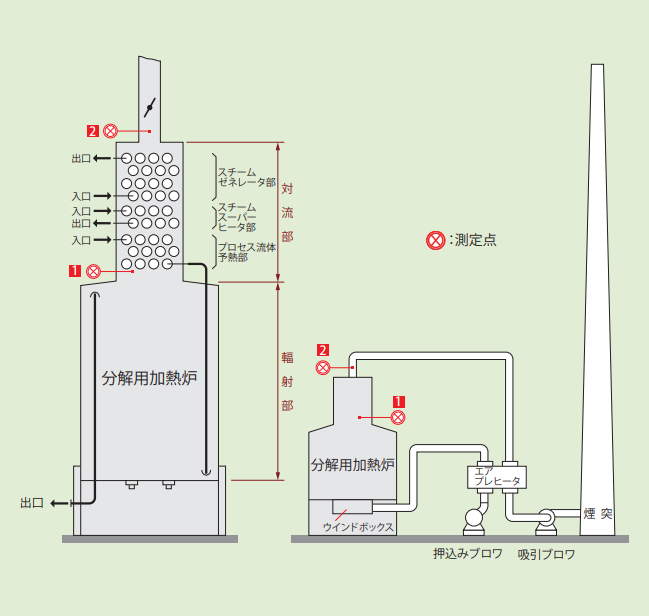

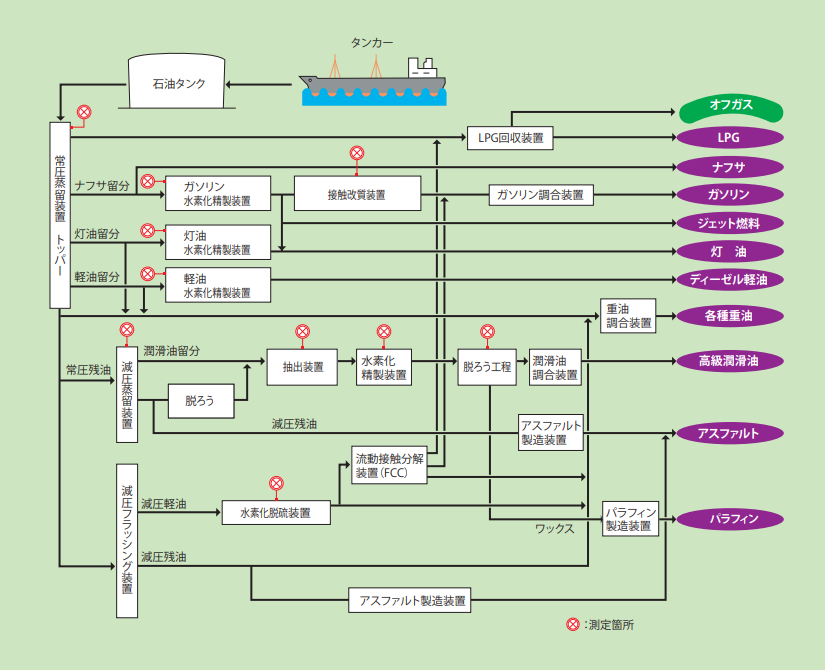

石油精製、石油化学、都市ガス製造など防爆雰囲気での各種工業炉の燃焼監視および低酸素燃焼制御に最適の酸素濃度計です。
エゼクタ不要でユーティリティを簡素化
検出器の ZR22S は、高信頼性ジルコニアセンサを採用し、現場でセルを一式交換することができます。
従来のZS8Dで必要だったエゼクタによる測定ガスの吸引は基本的に不要となりました。結露によるダスト付着での流路つまり防止を目的としたスチームヒータや電気ヒータによる保温機能も不要となるため、ユーティリティーを簡素化することができます。
通信機能を介してセンサーの劣化を自己診断
変換器の ZR802S は、アナログ出力用の HART7、デジタル通信用の Modbus TCP および Modbus RTU の 3 つの通信プロトコルに対応し、制御システムと接続することが可能です。
また、ZR802S は対話型で簡単に操作できるだけでなく、現場などでケースを開けずに操作したい場合は赤外線スイッチ、カバーを開けた場合はタッチスクリーンで操作することができます。
ZR802S 変換器の自己診断機能は、ZR22S 検出器のセンサの抵抗値を定期的に測定し、このデータをプラントの制御システムに送信することができます。センサーの抵抗値はセンサーの劣化を示す強力な指標であり、このデータを使ってセンサーの劣化を遠隔診断し、状態が進行する前に是正措置を取ることができます。
防爆形ジルコニア式酸素濃度計の特長
- 信頼の耐圧防爆構造
検出器・変換器共に耐圧防爆構造のため、防爆雰囲気の現場での信頼性や設置コストを含めたOPEXの削減につながります。 - エジェクタ不要でユーティリティを簡素化
基本的にエゼクタや結露予防のための保温機能が不要で、従来のZS8D検出器と比較し設置コスト・ランニングコストが削減できます。 - センサの劣化を自己診断
センサ抵抗チェック機能（自己診断機能）により、センサの劣化状況を確認できます。 - データログ機能で状態を保存

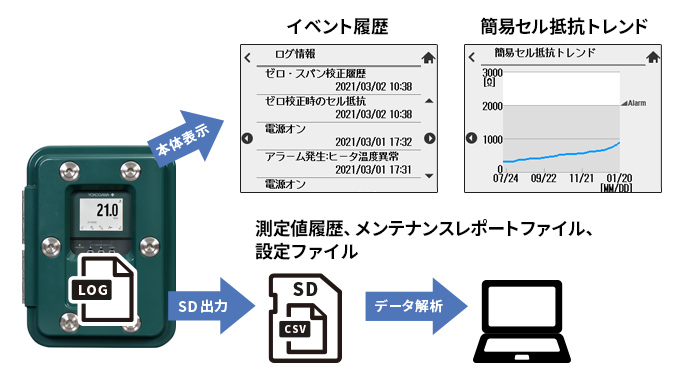

エラー、アラーム、校正、簡易セル抵抗値などのデータをログとして保存できます。
- リモートメンテナンスを可能にする各種通信機能
HART7 およびModbus TCP、Modbus RTU のデジタル通信機能を使用したリモートメンテナンスは、場所を選ばない管理を提供することにより、メンテナンス コストを削減できます。 - 原因分析に有効、最長40日間の履歴保管
変換器は、アラームのオン/オフ履歴、測定値の履歴などを最大40日間記録します。
異常が発生の場合、原因が分析装置かDCSかを判別できるため、メンテナンス工数や解決までのダウンタイムを削減できます。
About OpreX
OpreXは、YOKOGAWAのテクノロジーとソリューションの卓越性を集約した、制御事業の包括ブランドで、カテゴリーとその配下のファミリーから構成されています。本製品はOpreX Measurement配下のOpreX Analyzersに属します。
詳細
操作性に優れた変換器

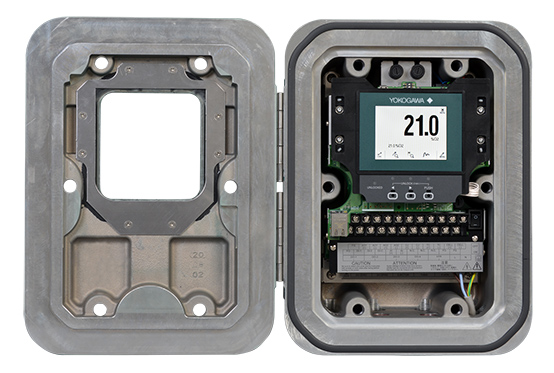

カバーを閉じたままでも操作可能

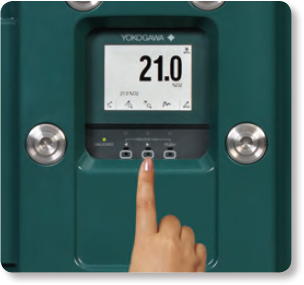

- 赤外線スイッチを搭載しており、カバーを開けずに現場で操作できます。

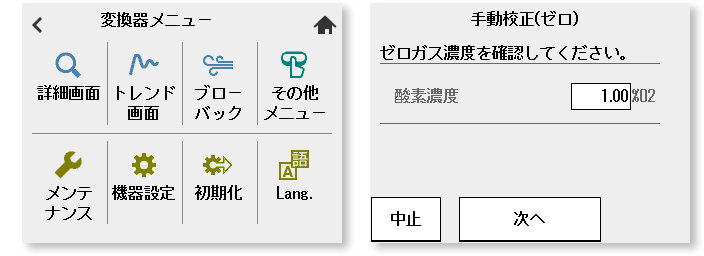

カバーを開けた場合は、タッチパネルで操作
- 対話型で簡単に操作できます。（設定、トレンド、校正操作など）
- 日本語表示以外に英語、フランス語、ドイツ語、中国語、ポルトガル語の 6 か国語の表示言語を切替できます。
- エラー・アラーム発生時の最適な対処方法も表示します。
産業用IOT（IIOT）で新たな価値創造
画像拡大

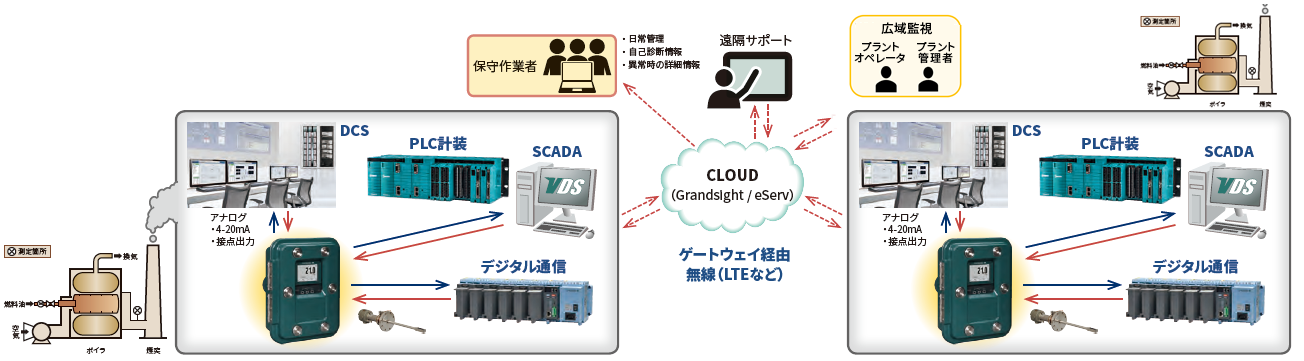

自己診断、詳細アラーム情報などを通信機能を用いて最小限の人員でプラント管理
信頼性の高い検出器
長寿命で安定測定を実現するジルコニアセンサ搭載
- 異常の検知・解析
データログをしているので、異常のを簡単検知や解析が可能のため、速やかな問題解決に貢献します。 - 現場で簡単に交換可能なジルコニアセンサ

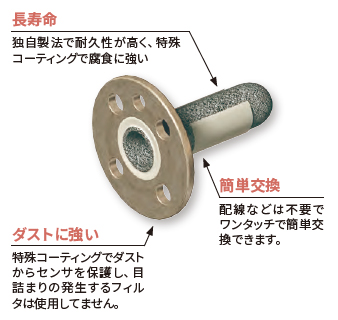

検出器のセンサアセンブリを現場で一式交換可能で、保守工数が削減できます。 - 特殊コーティングで長寿命かつ高精度のジルコニアセンサ
特殊なコーティングがダストから保護するため、ダストフィルタが不要な構造になっています。
そのため、定期的なフィルタ交換によるダウンタイムが短縮されます。
構成例

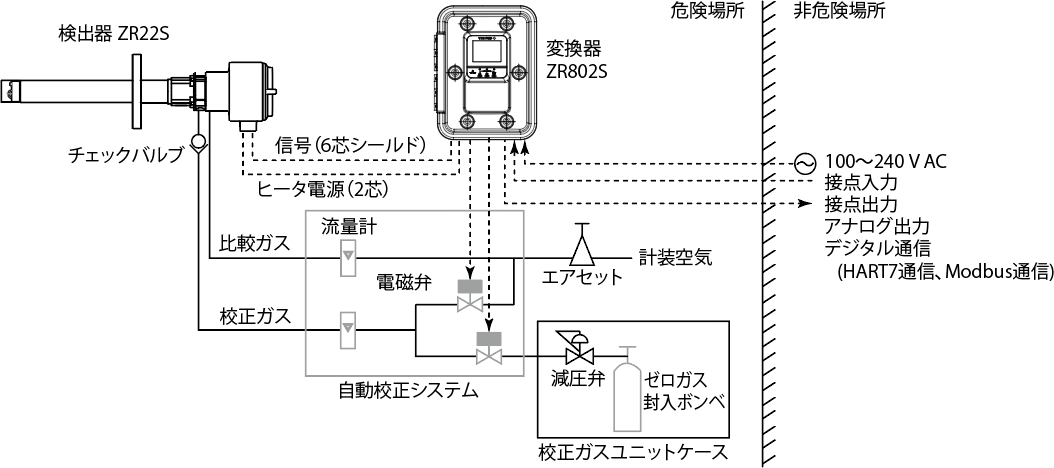

分離型防爆 センサも変換器も防爆対応
仕様
| 測定対象 | 燃焼排ガスおよび混合ガス（可燃性ガスを除く）中の酸素濃度 （酸素濃度は21vol％ O2を超えないこと） |
|---|---|
| 測定方式 | ジルコニア式（検出器 ZR22S、変換器 ZR802S） |
| 測定範囲 | 0.01 ～ 21 vol% O2 |
| 測定ガス温度 | 一般用： 0 〜 700℃ 高温用： 700 〜 1400℃（高温用プローブアダプタ使用時） |
| 測定ガス圧力 | -5 ～ 5 kPa -0.5 ～ 5 kPa（0.15 m プローブの場合） |
| 挿入長 | 0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m |
| 周囲温度 | ZR22S: -20 ～ +60℃ ZR802S: -20 ～ +55℃ |
| 電源 | 100 ～ 240 VAC 50/60Hz |
| 防爆構造 | ZR22S：耐圧防爆：Ex db IIB+H2 T4...T2 Gb 粉塵防爆：Ex tb IIIC T300℃ Db ZR802S：耐圧防爆：IIC T6 Gb 粉塵防爆：IIIC T85℃ Db |
特性
| 繰返し性 | フルスケールの ± 0.5％（0-5 vol%O2 以上、0–25 vol%O2 未満のレンジ） フルスケールの ± 1.0％（0-25 vol%O2 以上、0–100 vol%O2 までのレンジ） |
|---|---|
| 直線性 | フルスケールの ± 1.0%（0-5 vol%O2 以上、0–25 vol%O2 未満のレンジ） フルスケールの ± 3.0%（0-25 vol%O2 以上、0–50 vol%O2 未満のレンジ） フルスケールの ± 5.0%（0-50 vol%O2 以上、0–100 vol%O2 までのレンジ） |
| ドリフト | ゼロ、スパン共にフルスケールの ± 2 % / 月 |
| 応答時間 | 90 % 応答 5 秒以内 |
