EJX Sシリーズ
差圧・圧力伝送器

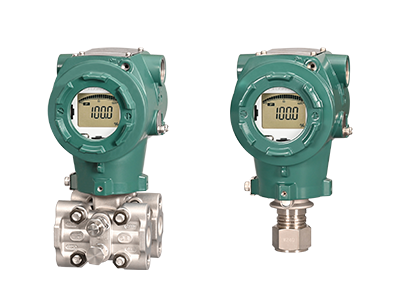

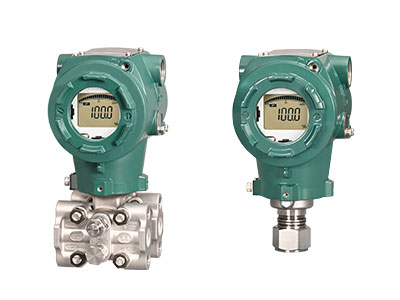

EJX Sシリーズ

EJX Sシリーズは、横河電機のOpreX Pressure Transmitter製品シリーズにおける最上位機種です。長年実績のあるDPharp技術を踏襲しており、精度、長期安定性、レンジアビリティに優れ、幅広い用途で高い測定性能を発揮します。

また、新たにカラーバックライト付きのグラフィックディスプレイを採用し、機器のプロセス値や状態の視認性を大幅に向上させました。さらに、ノイズ耐性の向上や IP68 対応により、過酷な使用環境に対する堅牢性を強化しています。

EJX Sシリーズの主な特長：

  • 最大±0.025%の高い測定精度
  • 20年間で±0.1%の長期安定性
  • SIL2 / SIL3認証
  • アドバンス診断機能を標準搭載
  • カラーバックライト付きグラフィックディスプレイ
  • 最新の通信プロトコルPROFINETに対応



EJX Sシリーズについて

EJX Sシリーズの特長を、以下の4つの観点からご紹介します。



OpreXとは

OpreXは、YOKOGAWAのテクノロジーとソリューションの卓越性を集約した、制御事業の包括ブランドで、カテゴリーとその配下のファミリーから構成されています。本製品はOpreX Measurement配下のOpreX Field Instrumentsに属します。

詳細

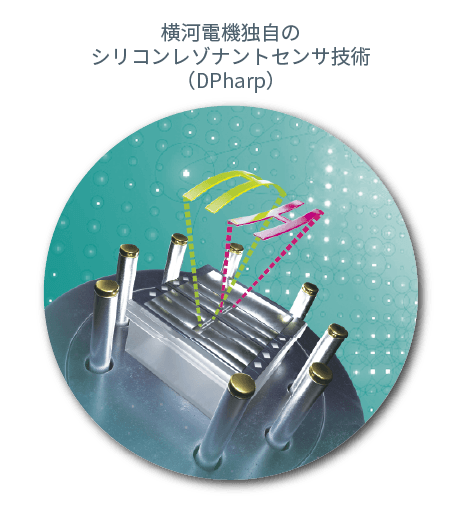

実績のあるDPharpセンサ技術

EJX Sシリーズは、横河電機が長年にわたり培ってきた独自のシリコンレゾナントセンサ技術「DPharp」を基盤としています。他社製アナログセンサをはるかにしのぐ性能を持ち、高信頼・高精度で安定した測定を可能にします。

実績のあるDPharpセンサ技術



高度なセンシングと接続性

グラフィックディスプレイ

新たに採用したカラーバックライト付きのグラフィックディスプレイにより、プロセスデータや診断情報をより分かりやすく可視化します。
オペレータは必要な情報を的確に把握することができ、操作ミスの低減にも貢献します。

プロセス表示

プロセス表示

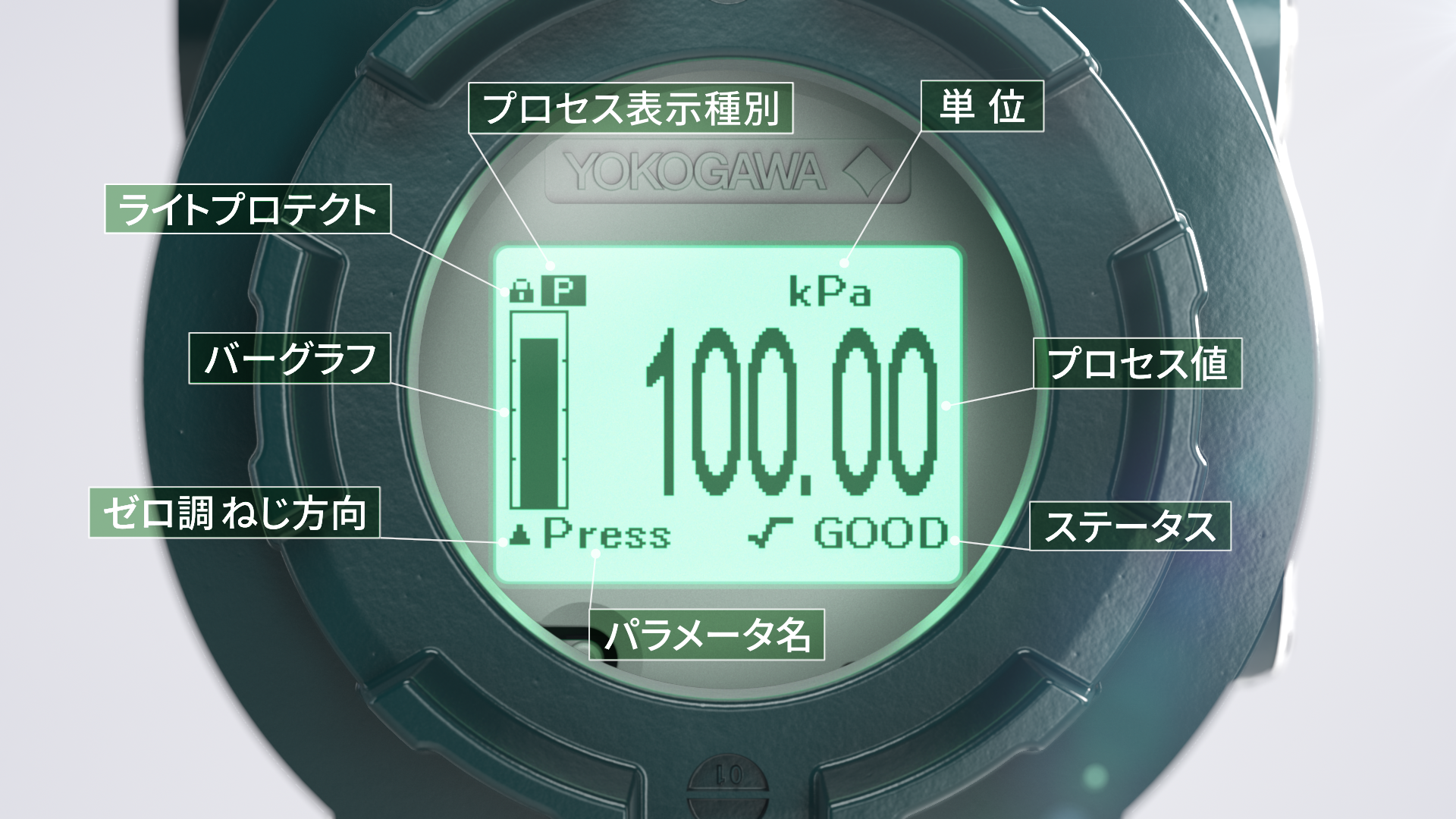

グラフィック表示により、プロセスデータの視認性を高め、情報を素早く読み取ることが可能です。重要な情報を一画面で確認でき、確実な運転判断を支援します。


マルチ画面表示

マルチ画面表示

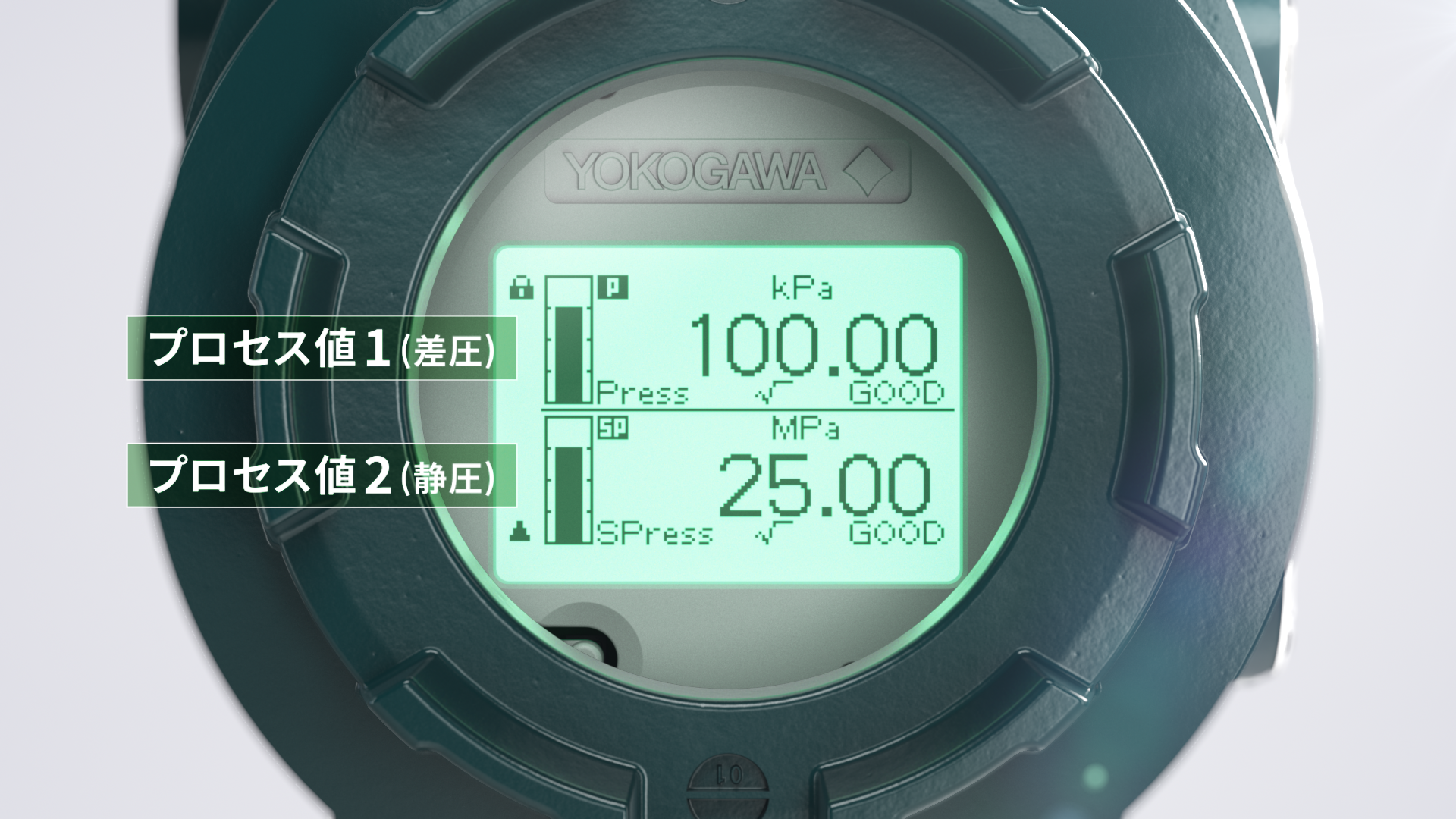

複数のプロセス値を一画面で分かりやすく表示し、より迅速で正確な判断を可能にします。

カラーバックライトによるアラート表示

カラーバックライトによるアラート表示

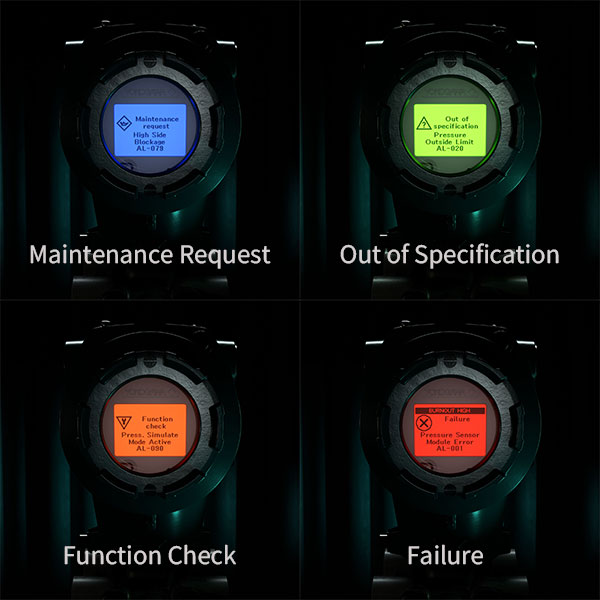

アラートが発生すると、アラートの種別に応じた色でアラーム画面を表示し、異常の発生を即座に知らせます。
※画像は、NAMUR NE107設定有効時のアラート表示例です。

多言語表示

多言語表示

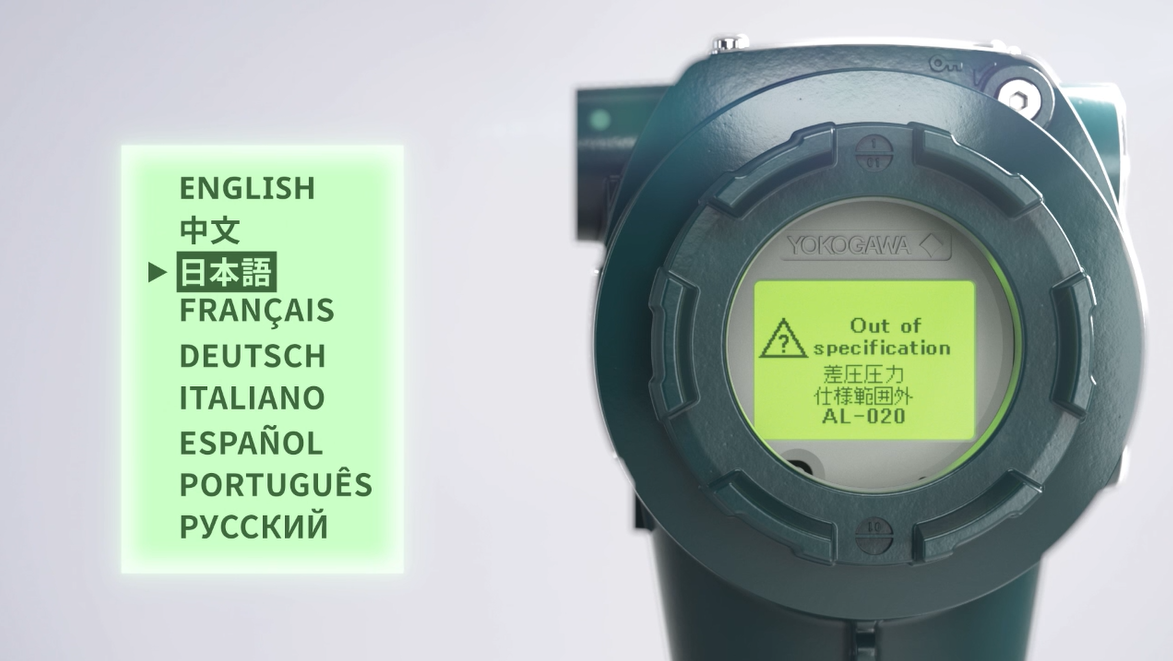

LPSメニューおよびアラーム表示は、９か国の言語表示に対応しており、日本語表示による直感的な操作が可能です。



1台で幅広い用途に対応

CAPEX・OPEXの低減

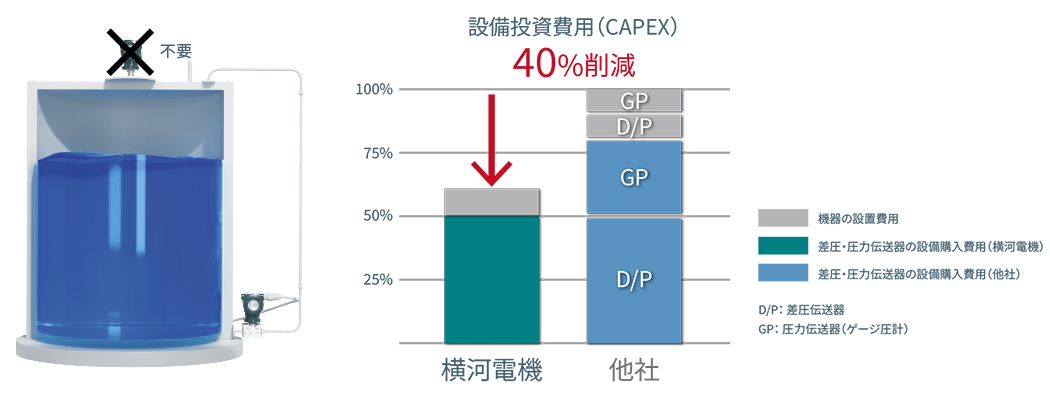

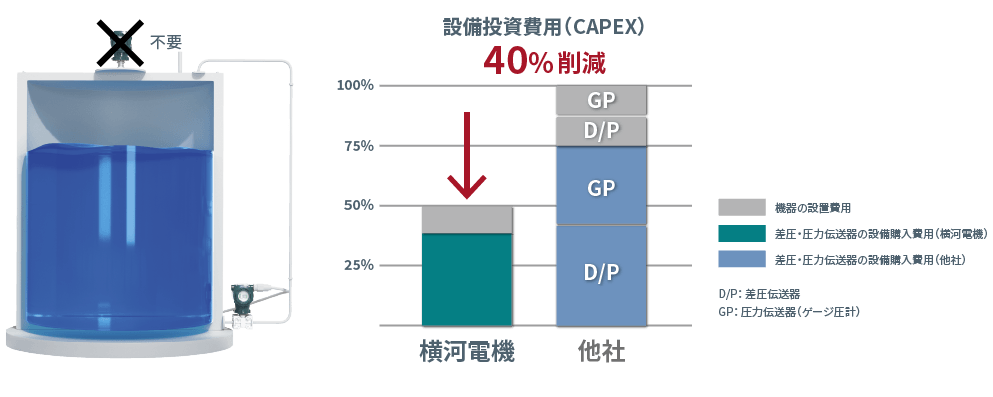

マルチセンシング機能により、設置作業を簡素化し、必要な機器構成を削減します。
これにより、導入コスト（CAPEX）および運用コスト（OPEX）を含むライフサイクルコストの低減に貢献します。
シリコンレゾナントセンサは、差圧と静圧を同時に測定できる特長を備えており、センサ温度およびハウジング温度も測定可能です。このマルチセンシング機能により、温度や静圧の影響をリアルタイムで補正し、高い測定精度を実現するとともに、高度な診断を可能にします。

CAPEX・OPEXの低減



予知診断

EJX Sシリーズは、アドバンス診断機能を標準搭載しています。

導圧管つまり診断
高圧側、低圧側、または両方の導圧管の閉塞を、圧力変動の変化を監視することで検知します。

ヒートトレース診断
内蔵された温度センサによりフランジ温度を算出し、ヒートトレースやヒータの異常を診断します。

予知診断



通信プロトコル

EJX Sシリーズは、HARTおよびPROFINET（Ethernet APL）通信プロトコルに対応しています。PROFINET通信プロトコルには以下のような特徴があります。

通信プロトコル

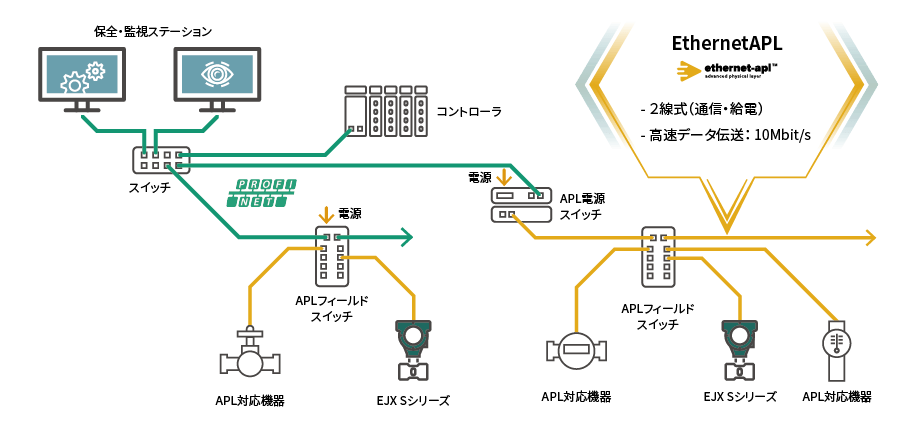

PROFINET（Ethernet APL）

  • リアルタイム通信
    高速（10 Mbps）かつ低遅延の周期通信により、リアルタイムなデータ伝送を実現します。
  • 柔軟でシームレスなシステム構成
    APLスイッチを使用することで、既存のフィールドバス用通信ケーブルをそのまま活用できます。
  • 高い信頼性と容易な運用
    トポロジ検出やネットワーク冗長化に対応し、信頼性の高い通信環境を実現します。

PROFINET（Ethernet APL）

高い信頼性

電気・電磁ノイズ耐性

高い電気・電磁ノイズ耐性により、ノイズの多い過酷な環境下でも安定した測定を実現します。
信号干渉や誤警報を抑制し、製品ライフサイクル全体を通じて安定した運用に貢献します。

EMC適合規格：EN 61326-1 Class A、EN 61326-2-3 Table 2
電気機器に対する電磁両立性（EMC）に関する要求事項を規定した国際規格です。

耐ノイズ規格：EN 61326、NAMUR NE21
ドイツのNAMURが策定したガイドラインで、プロセス計測機器におけるEMC要件を定めています。

高い信頼性



機能安全認証（IEC 61508）

EJX Sシリーズは、SIL2に標準対応しています。

シリコンレゾナントセンサは、圧力が加わっていない状態でも共振子は固有振動数で振動しています。2つの独立した共振子を使用しており、いずれか一方、または両方に異常が発生した場合、伝送器の自己診断機能がセンサ異常として検知します。この構造により、シリコンレゾナントセンサは検出できない故障モードを持たない、本質的にフェールセーフな特性を持っています。

EJX Sシリーズは、単体使用でSIL2、冗長構成でSIL3に対応可能です。
同一機種を制御用途と機能安全用途の双方で使用できるため、予備品点数の削減や保全作業の簡素化につながります。

EJX Sシリーズは、SIL2に標準対応



防塵・防水性能（IP66／IP67／IP68）

EJX Sシリーズは、過酷な産業用途や屋外設置を想定し、IP66、IP67、IP68の防塵・防水性能を備えています。粉じんの侵入を防止し、高水圧の噴流、長時間の水中沈没に対しても高い耐性を発揮します。降雨や洗浄作業、厳しい現場環境下においても、安定した信頼性の高い性能を維持します。



過大圧保護

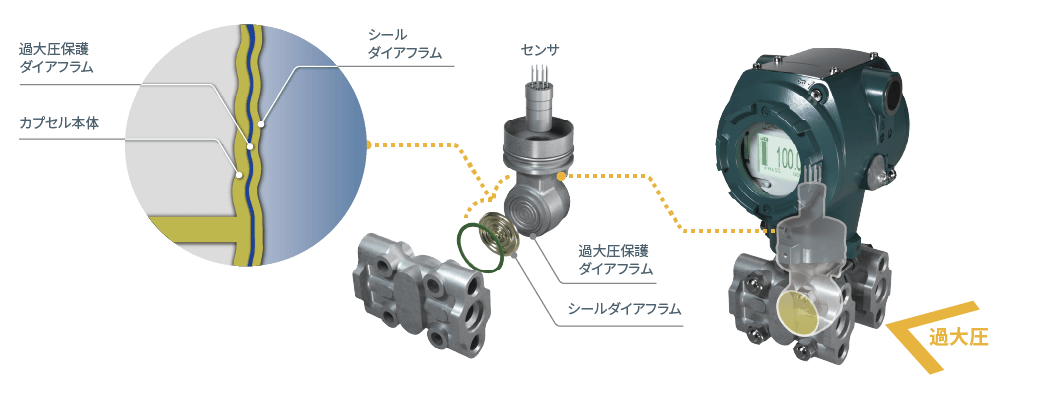

プラントの立ち上げ時やバルブの誤操作などにより、想定を超える過大圧が発生する場合があります。EJX Sシリーズは、過大圧がセンサに到達する前に、カプセル内の過大圧を均一化されるように設計しているため、センサ故障を防止し、過大圧による性能への影響を最小限に抑えることができます。

過大圧保護

ライフサイクル全体を通じたサステナビリティへの貢献

Trusted Green

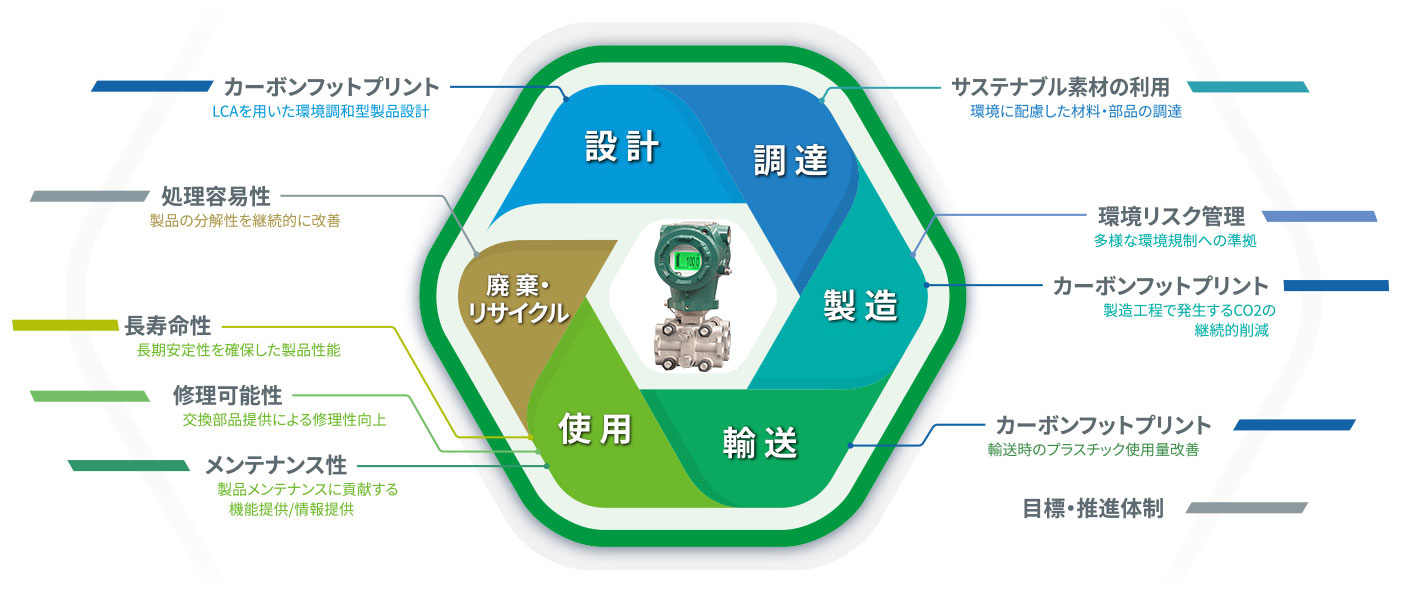

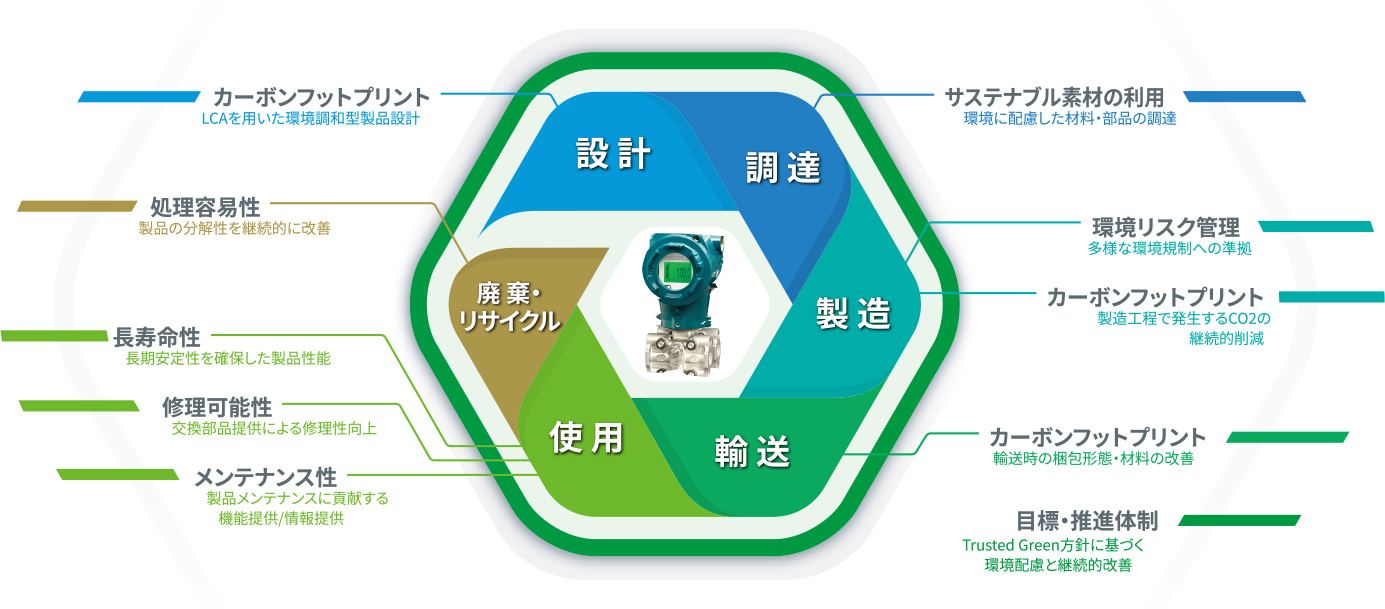

横河電機は、製品ライフサイクルにおけるサステナビリティ指針「Trusted Green」を定めています。EJX Sシリーズは、この「Trusted Green」のガイドラインに基づき、横河電機の基準を満たした製品です。

Trusted Green



保全部品・在庫削減による効率的な運用計画

仕様の共通化・標準化により、機種選定を容易にします。
以下の仕様は、保全部品や在庫の削減を図り、効率的な運用計画に貢献します。

  • マルチ防爆認証
  • デュアル電気接続口（1/2NPT・M20）
  • SIL2標準対応
保全部品・在庫削減による効率的な運用計画

環境調和型製品

EJX Sシリーズは、環境関連法規への適合、有害物質の管理、環境負荷の低減に配慮しています。

  • EU RoHS指令：EN IEC 63000
  • REACH規則：EC 1907/2006
  • 中国RoHS：GB 26572
  • 有害物質規制法（TSCA）
  • 残留性有機汚染物質（POPs条約）
環境調和型製品

カーボンフットプリントの削減

紙媒体の削減により、製造、印刷、配送工程で発生するCO₂排出量を年間約60トン削減します。

カーボンフットプリントの削減


サービスとサポート

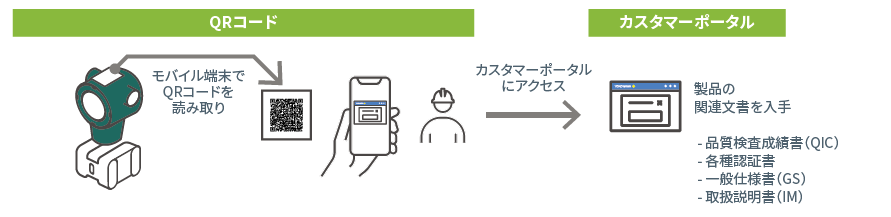

製品に貼付されたQRコードから、カスタマーポータルサイトへ直接アクセスできます。
カスタマーポータルでは、製品のハードウェア構成や通信仕様に応じた製品情報やマニュアルを提供し、保守性の向上に貢献します。

サービスとサポート

＊QRコードは(株)デンソーウェーブの登録商標です。



モジュール設計により廃棄が容易

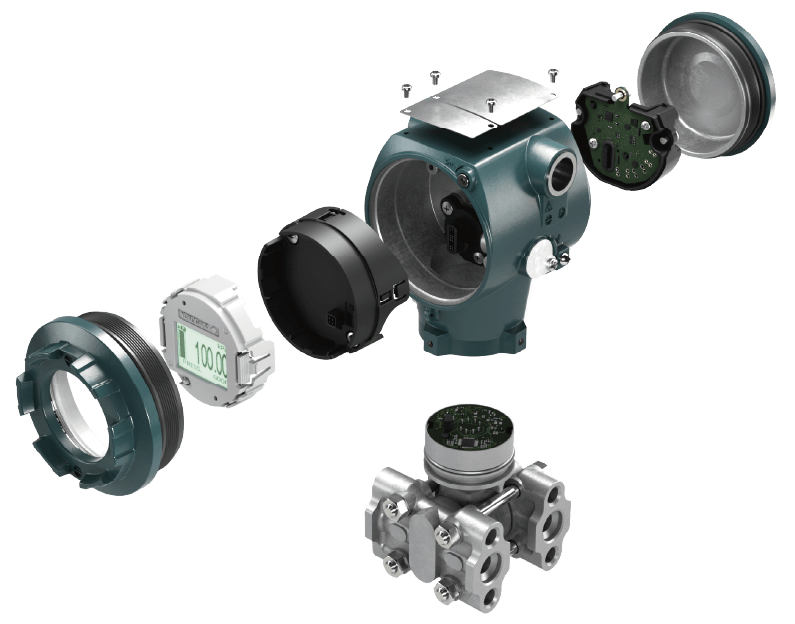

モジュール構造を採用することで、電子基板、樹脂、金属を容易に分別でき、廃棄作業の簡素化とリサイクル効率の向上を実現します。

モジュール設計により廃棄が容易


差圧・圧力伝送器の取組み

製品ライフサイクルにおけるサステナビリティ指針「Trusted Green」に基づき、差圧・圧力伝送器ではお客様のプラントが持続的かつ安定的に稼働できるよう取り組んでいます。

製品
ライフサイクル		 製品の環境貢献に
関する取り組み項目		 差圧・圧力伝送器製品における取組み
設計 カーボンフットプリント
  • LCAを用いて環境負荷を算出し、前機種と比較して環境負荷が低くなるよう設計しています。
  • 製品のマニュアルを紙からWeb掲載へ移行する取り組みを進め、環境負荷削減に貢献しています。
調達 サステナブル素材の利用
  • 粉体塗装を標準採用し、VOC（揮発性有機化合物）の削減に努めています。
  • YOKOGAWAグリーン調達ガイドラインに基づき、環境負荷の少ない材料・部品を優先的に採用しています。
製造 環境リスク管理
  • 国内外の環境規制（RoHS, REACH等）に準拠し、有害物質管理を徹底し環境負荷低減に努めています。
カーボンフットプリント
  • NYPS（New Yokogawa Production System）を基本思想とし、生産物量の平準化や製品製造プロセス全体の改善に継続的に取り組み、在庫廃棄量が最小限となるよう努めています。
  • 工場の省エネルギー施策を通じて、伝送器製造工程でのCO₂（Scope1・2）削減に継続的に取り組んでいます。
輸送 カーボンフットプリント
  • 梱包材料を見直し、製品梱包に使用するプラスチック量の削減を進めています。
使用 長寿命性
  • 製品の平均故障間隔（MTBF）の継続的改善を行っています。
  • 製品の長期安定性を高め、定期校正の頻度を低減するよう努めています。
修理可能性
  • 交換部品情報を用意し、修理性の向上に努めています。
  • 現場における保守性の改善に取り組んでいます。モジュール設計を採用し、ディスプレイや端子台モジュール、メインモジュールなどの主要部品を現場で容易に交換可能です。※
メンテナンス性
  • 専用ツールを使用せずに現場でのループテストやタグ変更、レンジ変更などの作業を行える機能を提供し、製品のメンテナンス性向上に努めています。
  • 日常保守やトラブル対応を円滑に行えるよう、FieldMateをはじめとする各種メンテナンスツールに対応した、機器の診断や設定を可能にしています。
  • 製品の維持管理に役立つ取扱説明書や校正証明書、材料証明書などを会員ポータルサイトにて提供し、メンテナンス性の向上に努めています。
  • グラフィックディスプレイによりアラームを視覚的に検知できる仕様を採用し、現場での迅速な異常検知と早期復旧の実現に努めています。※
廃棄・リサイクル 処理容易性
  • 製品の分解時間の短縮に向けて、継続的な改善を実施しています。
  • 製品の梱包方法を継続的に見直し、梱包材の処理容易性を改善しています。
  • 特殊工具を使用せずに製品モジュール単位で容易に分解が可能な設計となっており、処理容易性の向上に努めています。※
ライフサイクル全体 目標・推進体制
  • 横河Trusted Greenの指針および当社基準に基づき、製品の設計・管理を実施しています。

※ : 新製品EJX Sシリーズが対象の取組み

差圧・圧力伝送器の構成

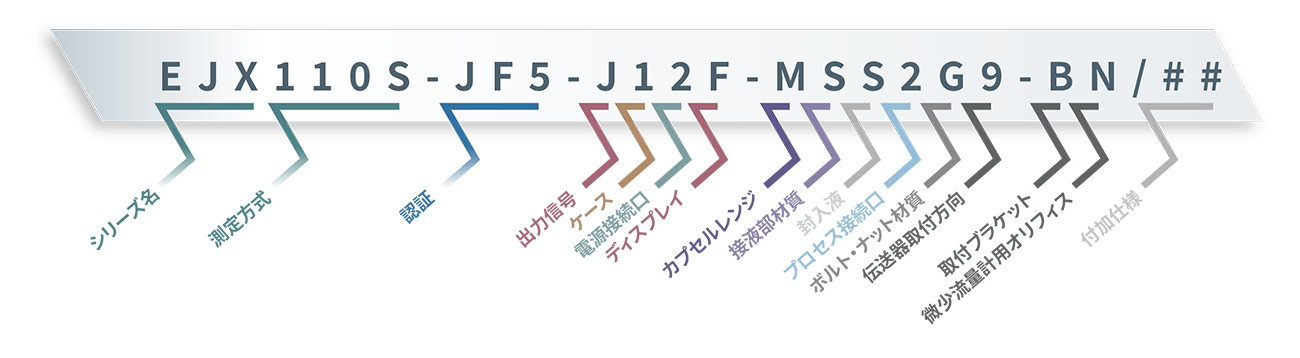

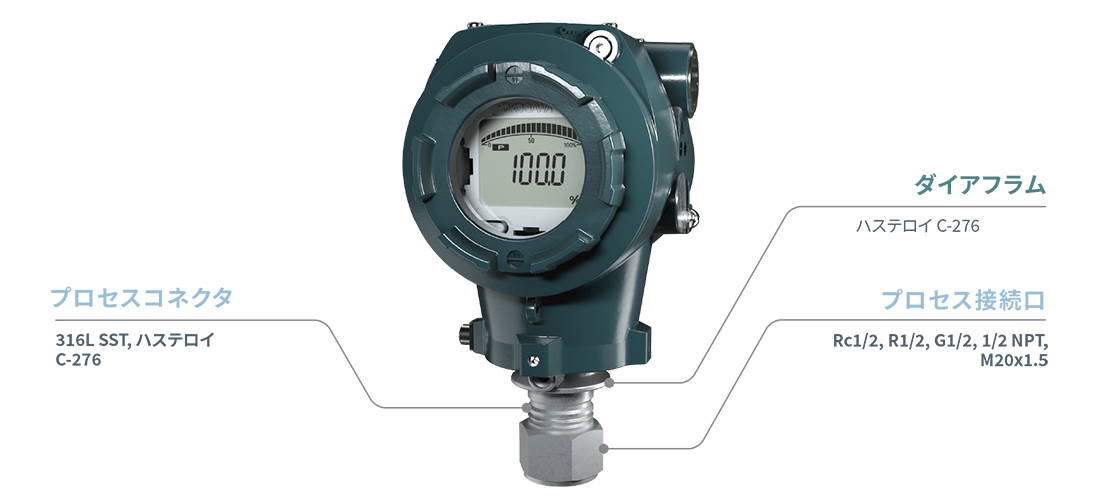

製品コード体系

製品コード体系

製品形名・測定方式

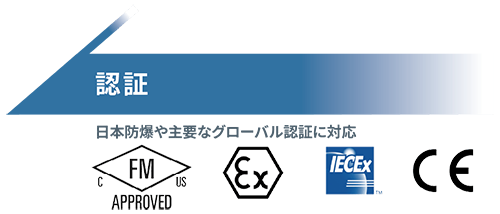

認証

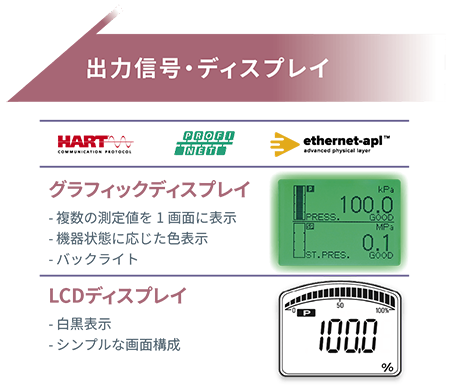

出力信号・ディスプレイ

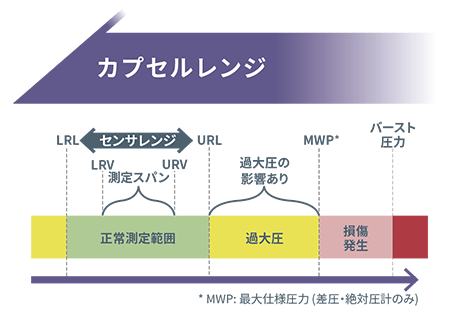

カプセルレンジ



形名

 EJX110S EJX310S EJX430S EJX510S EJX530S

製品名

 差圧
伝送器		 絶対圧力
伝送器		 圧力
伝送器		 ねじこみ形
絶対圧力
伝送器		 ねじこみ形
圧力
伝送器

スパン

 0.025 kPa
to 14 MPa		 0.5 kPa abs
to 16 MPa abs		 2.5 kPa
to 50 MPa		 2 kPa abs
to 70 MPa abs		 2 kPa
to 70 MPa



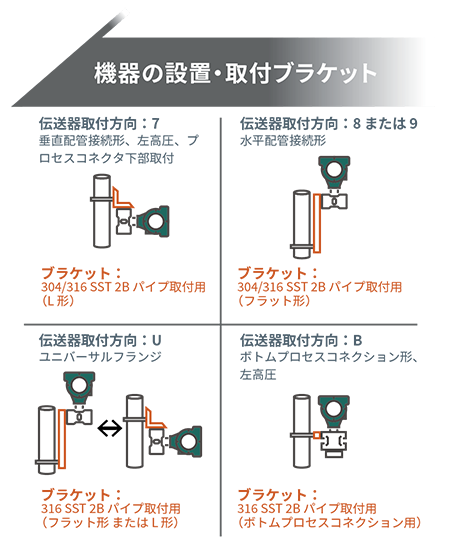

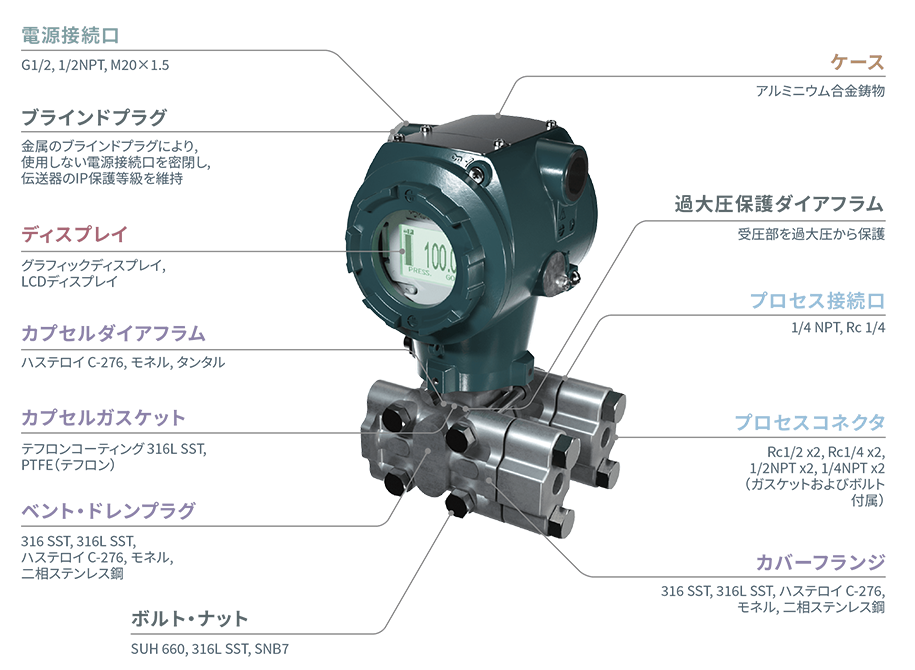

機器の設定・取付ブラケット



EJX110S, EJX210S, EJX430S

FJX110S, FJX210S, FJX430S



EJX510S, EJX530S

FJX510S, FJX530S



ドキュメント＆ダウンロード

カタログ
取扱説明書
一般仕様書
ソフトウェア
技術情報
証明書
外形図

動画

製品概要

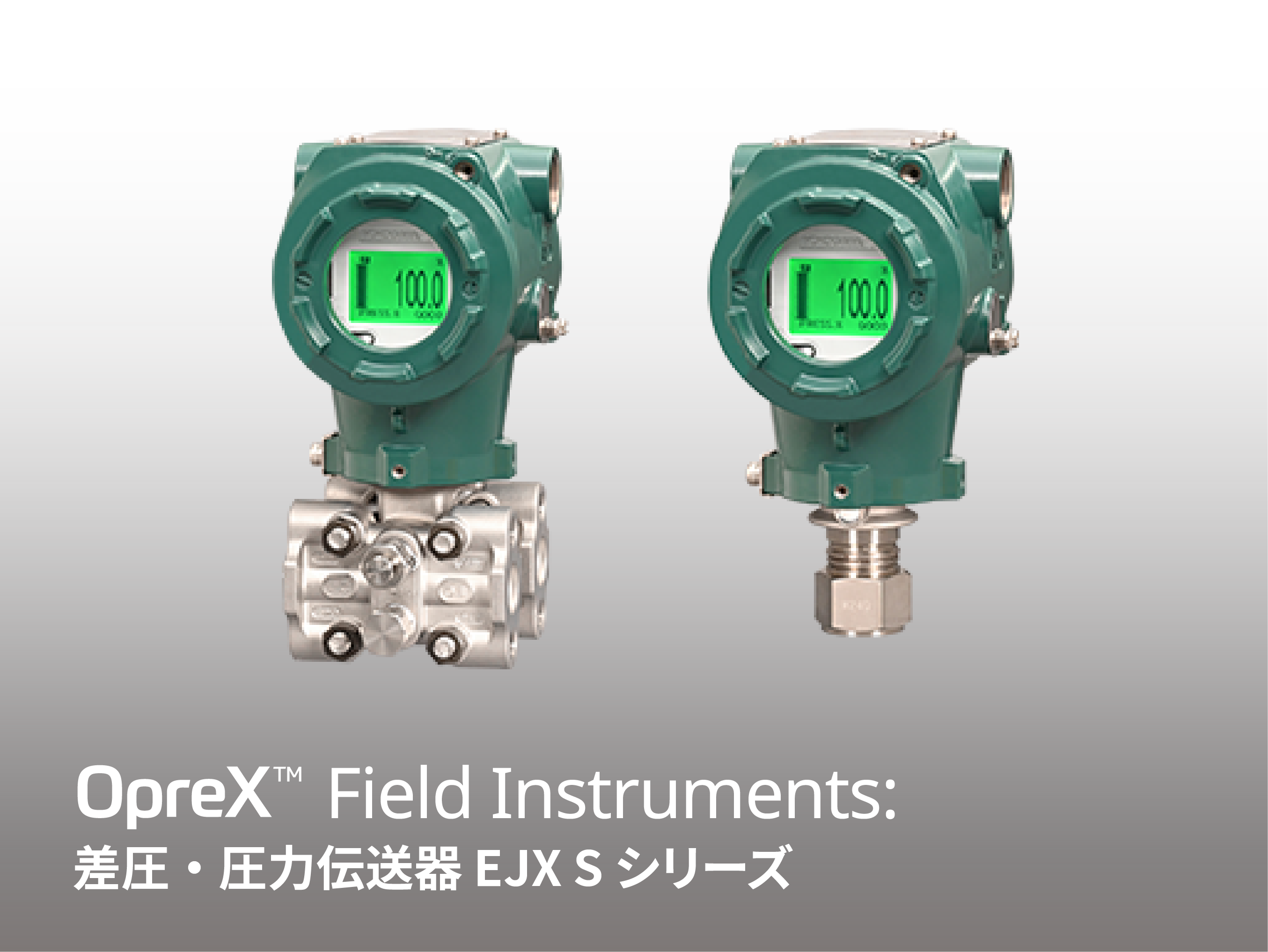

OpreX Pressure Transmitter EJX Sシリーズ
