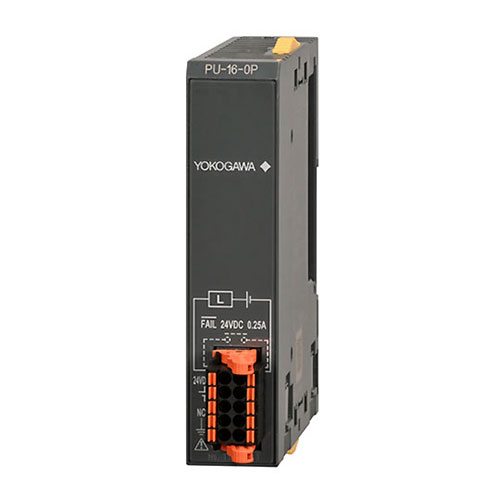

電源モジュールは、各モジュールに電源を供給するモジュールです。
詳細
仕様
| 項目 | 仕様 |
|---|---|
| 形名 | A8HPU-16-0P |
| 電源電圧 | 24V DC |
| 電源電圧 変動範囲(*1) |
20.4~28.8V DC (-15%~20%) |
| 定格入力電力 | 45W |
| 突入電流 | 10Amax. (28.8V DC、Ta=25℃) |
| 定格出力電力 | 40W |
| 定格出力電圧 | 5.2V DC |
| 定格出力電流 | 7.7A |
| 保護回路(*2) | タイムラグヒューズ内蔵(交換不可) 逆接続保護回路 |
| 絶縁抵抗 | 500V DC 5MΩ以上 (FG端子一括 - その他(*2)一括間) 500V DC 5MΩ以上 (FAIL信号接点出力端子一括 - その他(*3)一括間) |
| 耐電圧 | 500V AC 1分間 (FG端子一括 - その他(*2)一括間) 1000 VAC 1分間 (FAIL信号接点出力端子一括 - その他(*3)一括間) |
| 不感瞬停時間 | 5ms (24V) 2ms (20.4V) |
| FAIL信号接点出力(*4) | 接点定格 24V DC(20.4~28.8V DC) 定格電流 0.25A(0.3Amax. ) ON電圧 0.5V OFF時漏洩電流 0.1mA |
| 外部接続(*5) | 10極 プッシュイン式端子台 |
| 外形寸法 | 23(W)×100(H)×84.6(D)mm(突起部を含まず) |
| 質量 | 145g |
*1: 30V DCを超える電源を接続しないでください。またAC電源を接続しないでください。故障の原因になります。
*2: FAIL信号接点出力端子と24V DC端子と内部回路
*3: FG端子と24 VDC端子と内部回路
*4: リレーなどの誘導性負荷を接続する場合は、負荷側にサージキラーが必要です。負荷の近くにサージキラーまたはダイオードを取り付け、FAIL信号接点出力端子の電圧が接点定格を超えないようにしてください。FAIL信号接点出力には極性はありません。
*5: 本モジュールに配線する場合は、必ず付属の端子台をお使いください。10極プッシュイン式端子台(形名:A2320JT)は別途補用品として購入可能です。
ドキュメント&ソフトウェアダウンロードに関する注意事項(A8ユーザー登録について)

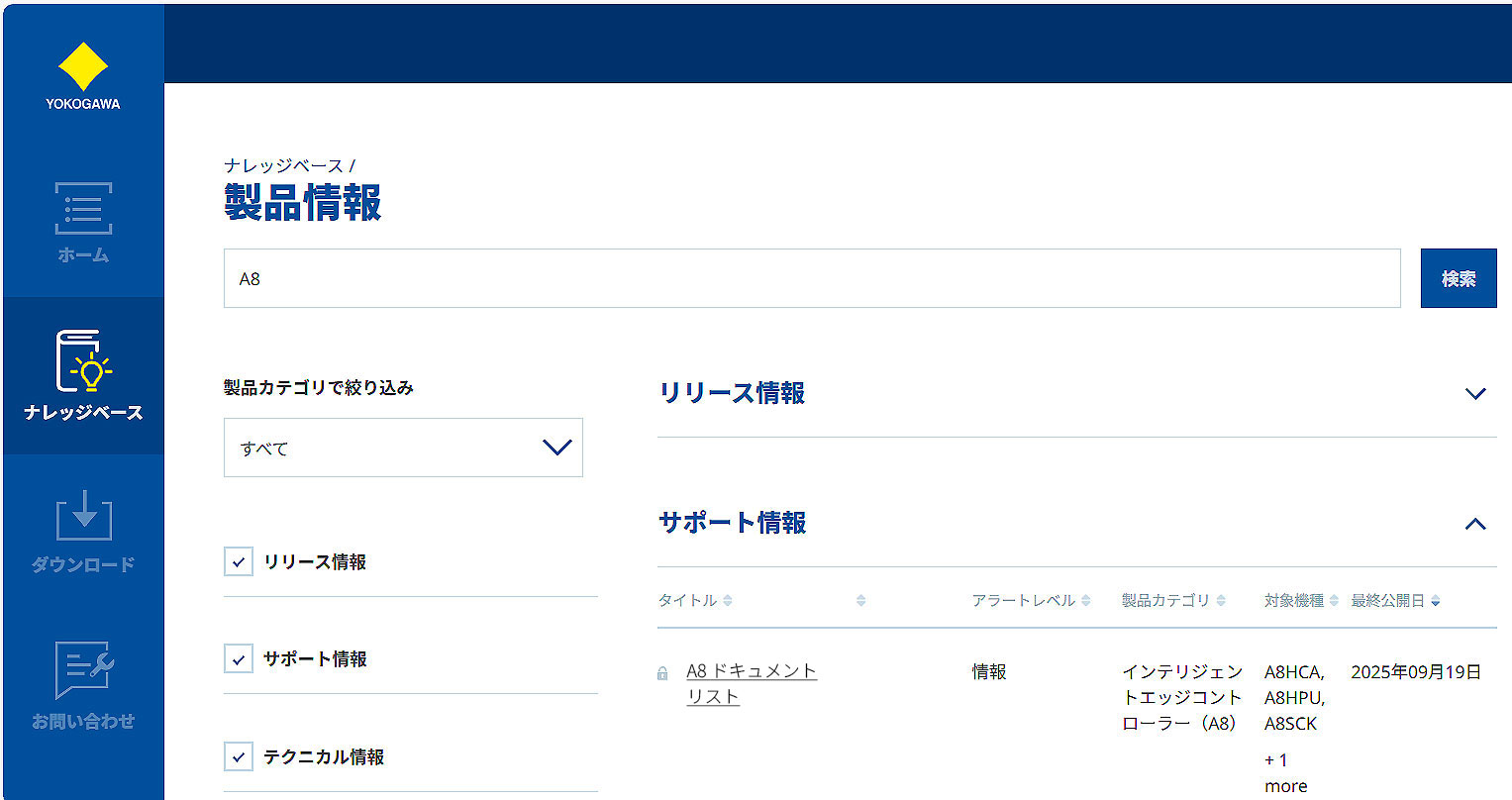

製品コンテンツ(ドキュメント&ソフトウェア)は、横河電機会員サイトCustomer Portal(要、会員登録)より、ダウンロードできます。
製品購入後、本ページの右上部にある「A8ユーザー登録」より、製品の登録をお願いします。
注意:
- 製品コンテンツをダウンロードするためには、横河電機会員サイト「Customer Portal登録」と「A8ユーザー登録」の両方が必要になります。
- Customer Portal内で、コンテンツを検索する場合は、「A8」を検索キーワードに指定してください。
ソフトウェア:<https://myportal.yokogawa.com/s/downloads>
ドキュメント:<https://myportal.yokogawa.com/s/documents>
製品情報 :<https://myportal.yokogawa.com/s/product-information>
一部のドキュメントは、製品情報の「A8ドキュメントリスト」からのみダウンロードできます。

本ページ下部の「ドキュメント&ダウンロード」で、コンテンツ(一部)へのリンクを示しています。
CADデータは、「外形図」より、ダウンロードできます。
