省スペースで設置コストは1/2以下*
直接高速応答・高速測定
－サンプリングを使わずに、直接高速応答・高速測定・高精度に測定したい。でも、スペースや高温危険場所など、設置エリアに制限がある－

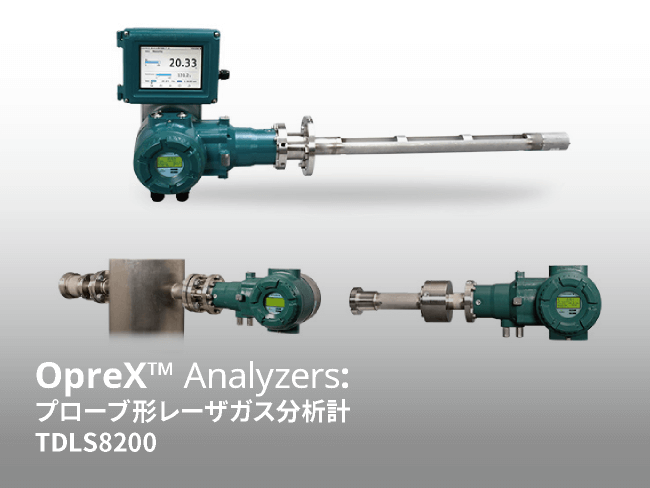

TDLS8200は、このような問題を解決するレーザガス分析計です。
既設サンプリング装置からも容易にリプレースできます。
石油、石油化学、電力、鉄鋼等の各種プロセスにおいて、O2、 CO、 COまたはCH4、 NH3、HCl や、近赤外線領域に吸収を持つガス濃度を測定することができます。
- コンバスチブル計の触媒センサによる測定では、耐久性やデータ収集に課題がある-

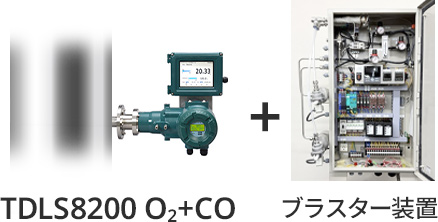

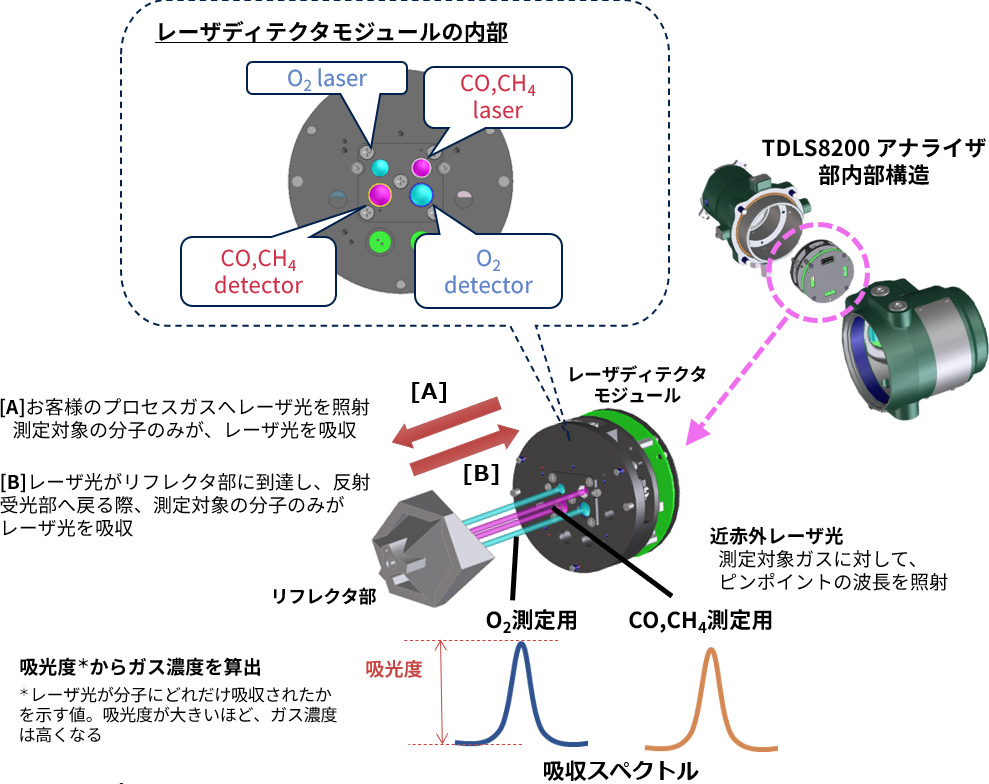

TDLS8200はレーザを2系統搭載し、O2とCOまたはCH4を1台で測定でき、耐久性やデータ収集の問題を解決します。
どちらも、大幅な追加工事不要で既設サンプリング装置からも容易にリプレースできます。
日本防爆や国際規格IEC61508に基づく機能安全度水準 SIL2認証を取得、安心安全に使用いただけます。
*一般的な透過型レーザガス分析計との比較
＞ デモルームのご案内
ご来場の方へ
先着順でマウスパッドをプレゼント！
特長とメリット

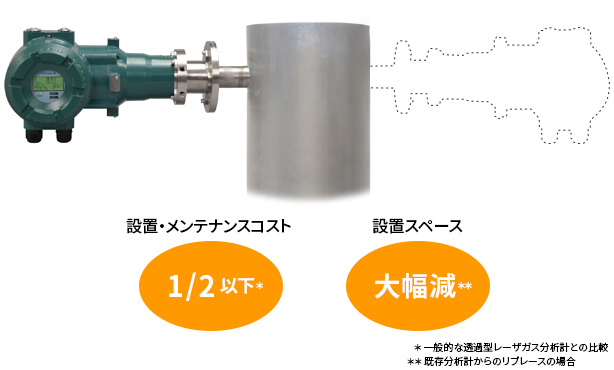

設置コスト、メンテナンスコストを削減
- コンパクト設計で直接ダクトに片側からのみ取付

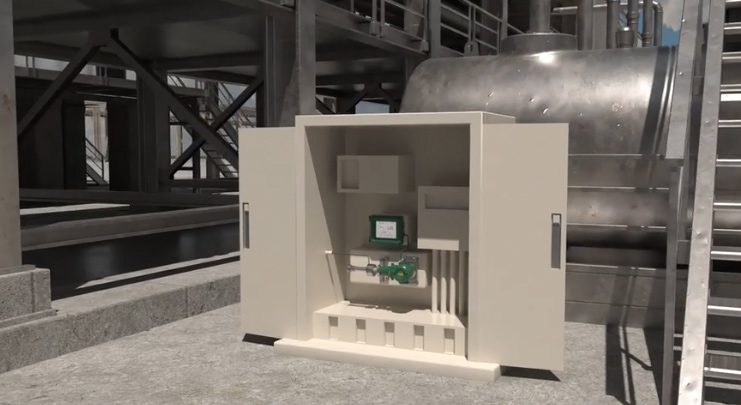

- サンプリング装置不要で省スペース対応でかんたん設置
→ 設置に関する詳細はこちら - 各種診断機能搭載
- 最大50日分のトレンドデータを保存することが可能
高速・高精度に測定
- 高速測定で他成分の干渉の影響を受けることがない
- 周囲環境（圧力/温度/共存ガス）が変動しても干渉を受けず、高精度測定が可能
- 直接挿入が高速応答を実現
- 測定ガスが微量でも高精度測定
使いやすい操作性で煩わしさを低減
- 10言語表示対応で直観的なタッチスクリーンのHMIを採用
（日本語、英語、ドイツ語、フランス語、スペイン語、ポルトガル語、ロシア語、ハンガリー語、韓国語、中国語）
→ HMIに関する詳細はこちら

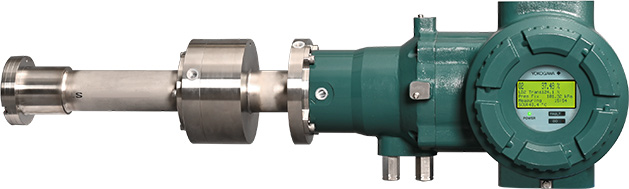

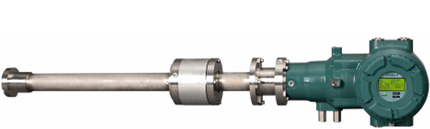

フローセルタイプ/反射型でプロセスサイズの問題を解決

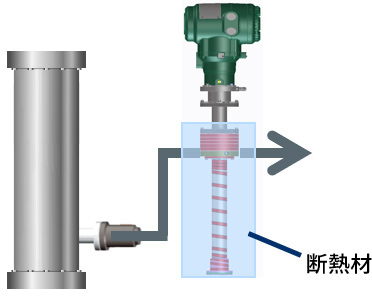

- プロセスサイズなどによりTDLS8000やTDLS8200で設置・挿入できなかったアプリケーションでも、プローブ部分をフローセルに置き換えることによりサンプリングシステムを構築することができるようになります。
詳細につきましてはご相談ください。

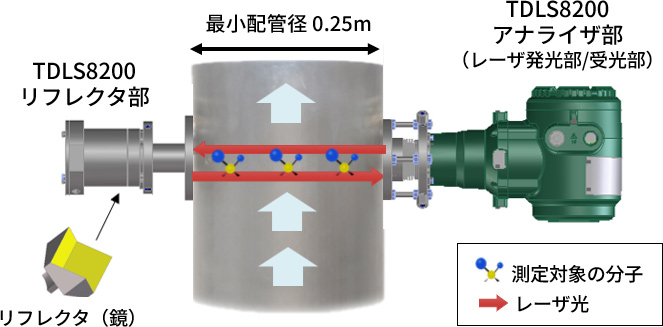

- 配管径が小さい（0.5m以下）アプリケーションでも、反射型の構成をとることで光路長が2倍となり、TDLS8200による測定が可能となります。
システム構成

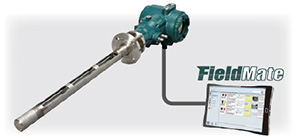

標準システム構成
- HART通信によりFieldMateと接続可能
- ミニディスプレイ

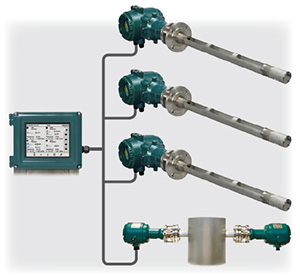

リモートHMIによるシステム構成
- 最大4台の分析計と接続可能
- TDLS8000/TDLS8200 いずれとの混成も可能

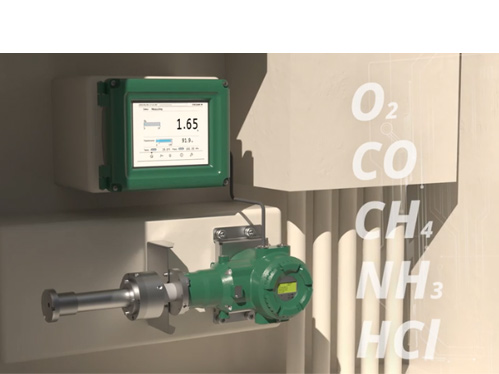

測定ガス
- O2+CO、O2+COまたはCH4
- 近赤外線領域に吸収を持つガス濃度
About OpreX
OpreXは、YOKOGAWAのテクノロジーとソリューションの卓越性を集約した、制御事業の包括ブランドで、カテゴリーとその配下のファミリーから構成されています。本製品はOpreX Measurement配下のOpreX Analyzersに属します。
詳細
構造特長
かんたん設置で設置コスト削減
取り合いフランジは片側のみ
- メンテナンス用足場も片側のみ
- 発光/受光専用ケーブルの渡り配線が不要
既設分析計からのリプレースが容易
- ジルコニアやその他直接挿入式分析計からかんたんリプレース

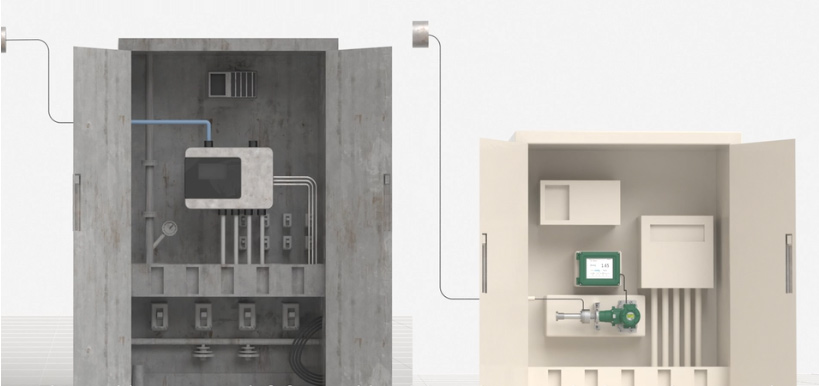

- ガスサンプリング装置はサンプリングプローブを置き換えるだけ
- フィルター、ポンプダイアフラム等の消耗品なし

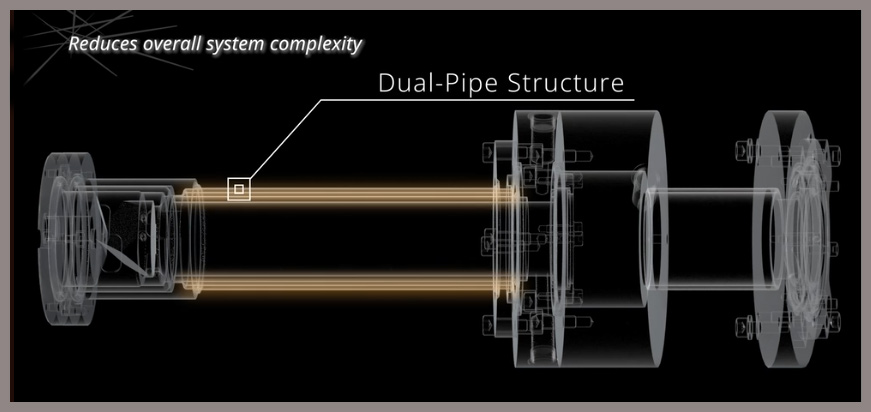

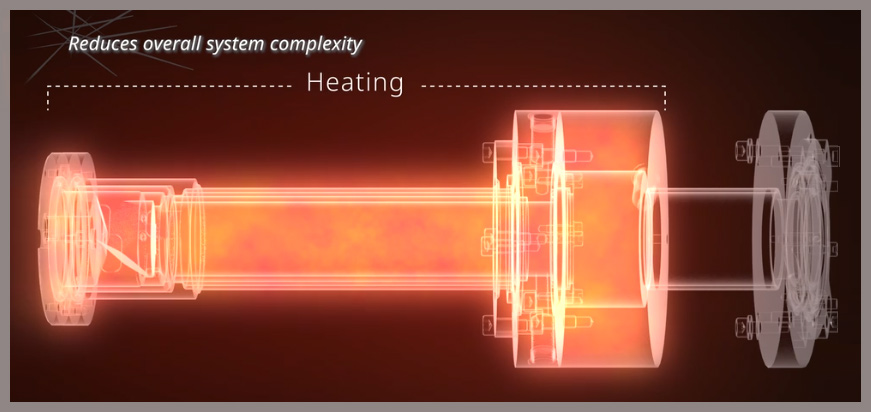

長期安定測定
- レーザ光軸や光路長を長期安定させるよう光学・流体・熱・振動設計されたプローブ
光調整不要
- 発光側/受光側がないため、光軸合わせは不要
堅牢で安定した測定を実現
振動に強い
- 振動中でも、様々な対策によりレーザ受光を可能にし、安定した測定を実現
機能特長
安全度水準SIL2に適合
国際規格IEC61508に基づく機能安全度水準 SIL2の認証に適合しています。
TDLS8200を1台使用する場合にはSIL2規格に、TDLS8200を2台使用する場合にはSIL3規格に適合しますので、安全にご使用いただけます。
高精度を実現するスペクトラム面積法
従来の波長変調法（2f法）は吸収ピークの形状およびピークの高さが干渉ガスにより影響を受けます。横河電機独自のスペクトル面積法は、他ガスの干渉の影響をほとんど受けず、また、温度・圧力補正による高精度測定が可能です。
高信頼性
リファレンスセルで低濃度も安定測定
リファレンスセルの採用により、常に測定ガスのスペクトルを正確に検知し、微量計測においても高信頼で測定することができます。 他製品で0%と表示されるような低濃度でも安定して測定できます。
ソリューション・活用事例

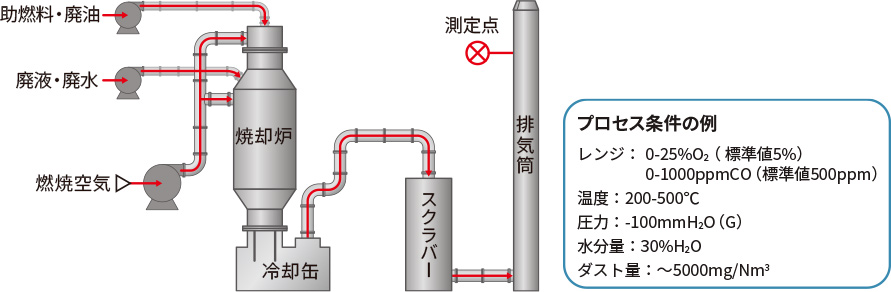

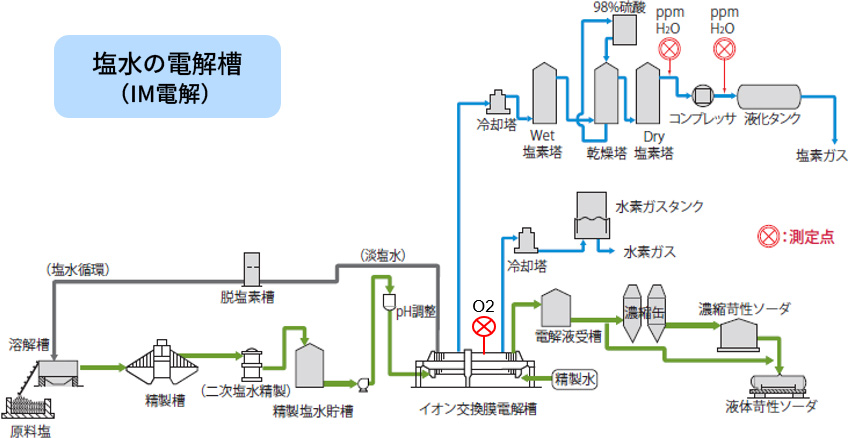

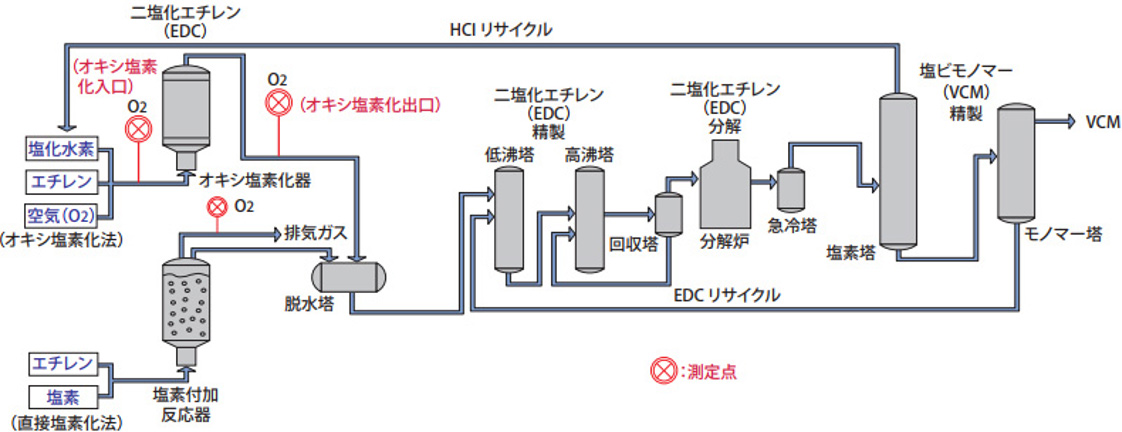

プロセス監視
各種化学プロセスにおいては、爆発防止の安全監視などの高速オンラインモニタリングが必要となります。
プローブ形レーザガス分析計によるプロセスガスの酸素測定は、正確かつ高速なモニタリングを簡単な設置で実現します。
TDLS8200は、O2、CO、CH4などのマルチガスを同時に測定し、以下を実現するための高速で迅速かつ信頼性の高い情報を提供します。
- 燃焼効率の改善
- 安全性の向上
- コイルとコイルハンガーの寿命が長い
- 加熱の最適化によるスループットの向上
燃焼制御
加熱炉・ボイラーの燃焼効率を上げるためには、燃焼排ガスの酸素濃度と一酸化炭素濃度の連続で安定した高速測定が必要です。
プローブ形レーザガス分析計は、これを簡単な設置で実現します。
サンプリングシステムが不要なため、メンテナンスが少なくて済みます。
- 高速応答分析
- 干渉分析なし（TruePeak測定テクノロジー）
- トレース測定中のピークロック用の内部リファレンスセル

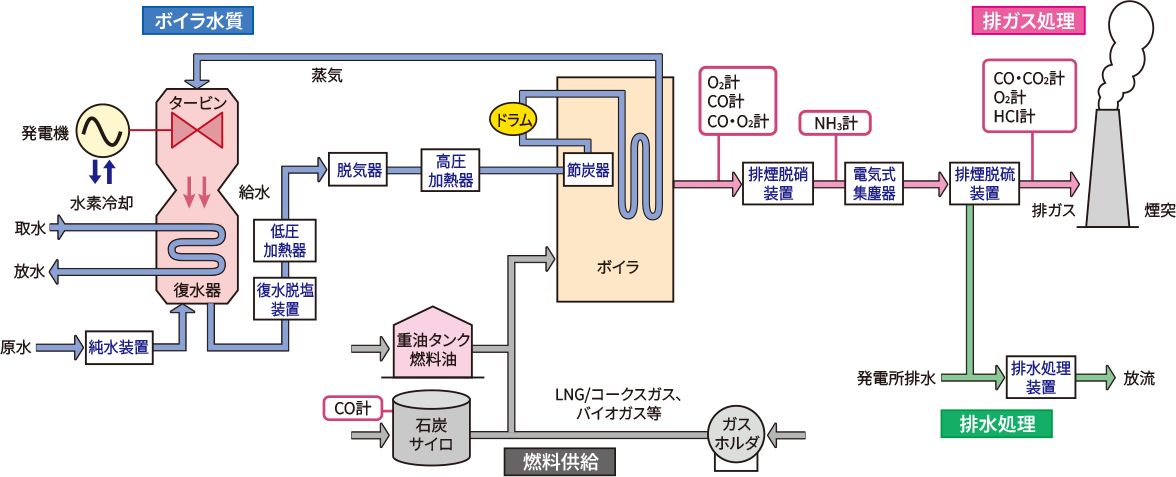

主な業種と用途
石油・天然ガス、石油化学、電力、鉄鋼、窯業などのプラントにおける加熱炉、ボイラーの燃焼制御・安全監視
TDLS8200 標準仕様
| 測定対象 | O2＋CO, O2+CO または CH4, O2, CO, CO または CH4, NH3, HCl | ||
|---|---|---|---|
| 測定方式 | 波長可変半導体レーザ分光方式 | ||
| 測定成分 | 最小レンジ | 最大レンジ | |
| O2 | 0-1% | 0-25% | |
| CO (ppm) | 0-200ppm | 0-10,000ppm | |
| COまたはCH4 | CO | 0-200ppm | 0-10,000ppm |
| CH4 | 0-5% | ||
| NH3 | 0-30ppm | 0-5,000ppm | |
| HCl | 0-50ppm | 0-5,000ppm | |
| プローブ長 | 0.7m, 1.0m, 1.5m, 2.0m | ||
| 光路長 | 1m | ||
| アナログ出力信号 | 5点、4〜20mA DC（絶縁出力、最大負 荷550Ω） 出力タイプ：ガス濃度、透過率ほか |
||
| デジタル通信 | HART、イーサネット | ||
| 接点出力信号 | 2点、定格24V DC、1A DO ： 機能；Warning／校正／バリデーション／暖機／メンテナンス Fault： 機能；Fault状態またはシステム電源がオフの場合に作動 |
||
| 電源 | 24V DC ±10% | ||
| 保護等級 | IP66/NEMA 4X | ||
| 測定ガス条件 | 測定ガス温度：850℃以下 測定ガス圧力：90～500kPa abs. 測定ガス流速：1～30m/sec |
||
| 設置環境 | 周囲温度： -20～+55℃ 保管温度： -30～+70℃ 湿度 ： 0〜95%RH（40℃、結露しないこと） |
||
| 機能安全 | IEC61508 SIL2 (SC3) | ||
| 危険場所の分類 | Division1, Zone1: 耐圧防爆 日本, 韓国, FM(US, Canada), IECEx, ATEX/UKEX, NEPSI |
||
特性
| 測定ガス | 繰り返し性 | 直線性 | |
|---|---|---|---|
| O2 | 読み値の± 1%または± 0.01% O2の値の大きい方 | フルスケールの± 1% | |
| CO (ppm) | 読み値の± 2%または± 1ppm COの値の大きい方 | フルスケールの± 1% | |
| CO または CH4 | CO | 読み値の± 2%または± 1ppm COの値の大きい方 | フルスケールの± 2% |
| CH4 | 読み値の± 4%または± 0.02% CH4の値の大きい方 | フルスケールの± 4% | |
| NH3 | 読み値の± 2%または± 1ppm NH3の値の大きい方 | フルスケールの± 1% | |
| HCl | 読み値の± 1%または± 2.5ppm HCl の値の大きい方 | フルスケールの± 1% | |
測定条件：測定ガス温度；25℃、測定ガス圧力；0.1MPa abs.、光路長；1m
関連製品・保守部品
[関連製品]
- 校正セル
- ZA8000Pパージユニット (TDLS8000用)
[保守部品]
- Oリング
YH8000 HMIユニット
YH8000 は、波長可変半導体レーザガス分析計TDLS8000とTDLS8200専用のHMI です。
- 使いやすいタッチスクリーン、7.5 インチTFTカラーLCDパネル を装備
- 直感的な操作を実現
- メンテナンス情報の表示、アラームの状態や記録の表示、および TDLS8000/TDLS8200 のすべてのパラメータを設定
- TDLS8000/TDLS8200 に直接取り付けることも、離れた場所に設置することも可能
- イーサネット接続で、YH8000 を最大4 台のTDLS8000/TDLS8200 にハブ経由で同時に接続できます。
- 日本防爆対応
- 10言語表示対応：
英語、ドイツ語、フランス語、スペイン語、ポルトガル語、ロシア語、ハンガリー語、韓国語、中国語、日本語 - トレンド機能を搭載し、表示機能を向上
仕様
| 表示部 | タッチスクリーン 7.5インチ TFTカラーLCDパネル、640 x 480 (VGA) |
|---|---|
| 通信 | イーサネット：RJ-45コネクタ、通信速度；100 Mbps |
| ケースの保護等級 | IP65、NEMA Type 4X |
| 質量 | 4 kg |
| 取付け | チルト機能、パイプ取付け、またはパネル取付けによる分析計への取付け（前面、左側、右側） |
| ケーブル引込口 | 1/2NPTまたはM20 x 2 |
| 設置環境 | 周囲温度；-20～55°C 保管温度 -30～70°C 湿度；10～90%RH（40°C、結露しないこと） |
| 電源仕様 | 24 V DC ±10% |
| 危険場所の分類 | Division 2, Zone2：ノンインセンディブ／タイプ n；日本, 韓国, FM(US, Canada), ATEX, IECEx, NEPSI, EAC, INMETRO |
*詳細は仕様書（GS）をご参照ください。
