統合監視

制御システムとの統合により、プラント内の集中管理を実現します。

監視カメラをCENTUM 等の制御システムに接続させることで、設備の稼働状況からセキュリティまで監視し、統括管理することが可能です。

CENTUMによる統合監視



CENTUM ITVコンソール統合化ソリューション

計器室オペレーターの負荷軽減可能な監視カメラシステム

現場の課題(Before)

  • 監視カメラ操作は専用のコンソール、カメラ映像はITVモニターと専用機器が必要
  • 異常事態に応じたカメラ操作に手間がかかる
  • 増設、改造工事費が高い

YOKOGAWAのソリューション(After)

  • CENTUM HISにITVモニター、操作コンソールが統合され、専用機器が不要となります。
  • 異常事態と連動して監視カメラが自動でポップアップし、運転員の負荷を軽減します。
  • 映像信号・カメラ制御信号がIP化され、工事費が低減されます。



既設インフラを使用した更新例

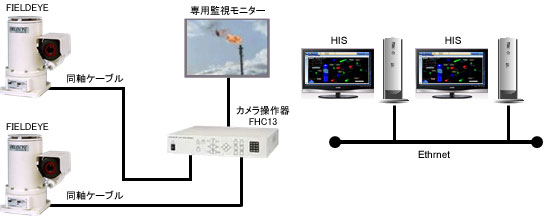

既設監視カメラシステム(Before)

既設監視カメラシステム (Before)

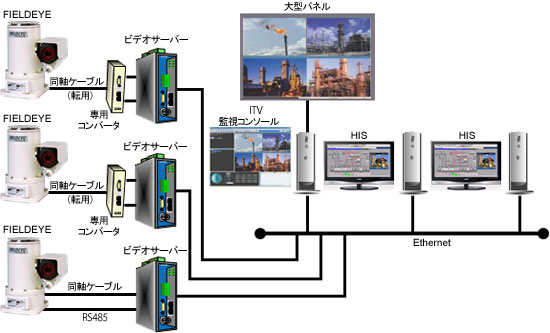

更新後システム構成例(After)

更新後システム構成例 (After)

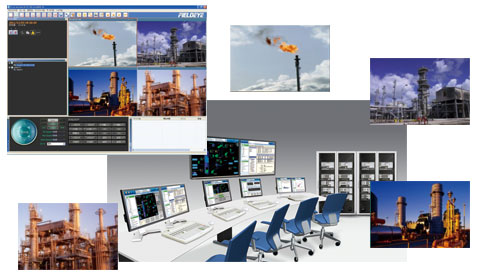

マルチ監視画面ソリューション

カメラシステムデジタル化ソリューション

マルチカメラシステムデジタル化ソリューション

入力機能

  • 最大32入力(アナログコンポジット)
  • 3G-SDI, HD-SDI, SD-SDI:8入力
  • DVI:3入力
  • アナログオーディオ:16Ch入力
  • AESオーディオ:16Ch入力

出力機能

  • DVI出力:4系統



本件に関する詳細などは下記よりお問い合わせください
