digitalYEWFLO シリーズ

digitalYEWFLO は長年にわたり実績の有るセンサとデジタル信号処理を応用したアンプにより、信頼性、耐久性、安定性に優れた渦流量計です。幅広いラインアップでお客様のニーズに対応する製品です。



製品紹介

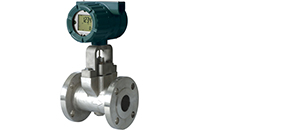

  • 標準形は、幅広い用途にご使用いただけます。
    • 液体・気体・蒸気の流量を測定できます。
    • 接続箇所が 2 か所の為、設置が簡単です。
    • 渦周波数を検出するため、ゼロ点調整が不要です。

詳細はこちら

渦流量計 標準形

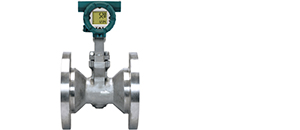

  • レデューサ形は、低流量測定に最適です。
    • 検出部の両側に縮小管・拡大管を配した鋳物一体構造です。
    • 標準形と同一面間で、2 サイズダウンまで選択できます。
    • 縮小管・拡大管や必要直管長用の短管が不要になり、設置コストを削減します。
    • 設置コストの削減だけでなく、接続箇所が減少するため安全性が向上します。

詳細はこちら

digitalYEWFLO 渦流量計 レデューサ形

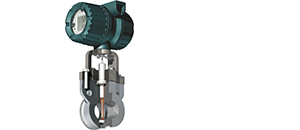

  • マルチバリアブル形は、飽和蒸気の質量流量を 1 台でダイレクトに出力できます。
    • 流体温度測定用温度センサ( Pt1000、ClassA 相当)を保護管相当の頑丈な渦発生体に内蔵しています。
    • 温度変動に追従した、高精度な測定ができます。
    • レデューサ形との組み合わせにより、季節変動が大きい飽和蒸気アプリケーションの高精度な測定ができます。
    • 測定した温度値から質量流量を演算します。
    • 飽和蒸気の流量測定では、外付けの温度計が不要です。温度計の挿入孔が無くなり、コストだけでなく安全性も向上します。

詳細はこちら

digitalYEWFLO 渦流量計 マルチバリアブル形

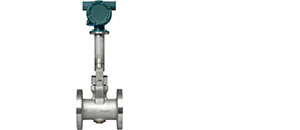

  • 高温用・極低温用は、高温過熱蒸気・液体窒素などの測定に最適です。
    • 最高温度 + 450 °C、最低温度 - 196 °C まで測定が可能です。
    • 検出部の面間は、標準形と同一寸法でリプレースが簡単です。
    • 保温・保冷がしやすいシンプルな構造です。

詳細はこちら

digitalYEWFLO 渦流量計 高温用・極低温用



  標準形 レデューサ形 マルチバリアブル形 高温用/極低温用
主な適用先 液体・気体・蒸気の流量測定 季節により流量変動が大きいライン 飽和蒸気の 質量流量測定 高温オイルや、LNGの流量測定
適用可能な流体温度の範囲 -29 ~ 250 °C -29 ~ 250 °C -29 ~ 250 °C -29 ~ 450 °C (高温用)
-196 ~ 100 °C (極低温用)
口径 ウェハ 15 ~ 100 mm なし 25 ~ 100 mm 15 ~ 100 mm
フランジ 15 ~ 400 mm 25 ~ 200 mm
(検出部:15 ~ 150 mm)
40 ~ 200 mm
(検出部:15 ~ 100 mm)
25 ~ 200 mm
(特注仕様:250 ~ 400 mm)
15 ~ 400 mm
精度 液体 指示値の ± 0.75 % 指示値の ± 1.0 % 指示値の ± 0.75 %
気体・蒸気 指示値の ± 1.0 %





製品一覧

標準形とあわせて、レデューサ形、マルチバリアブル形、高温用・極低温用など、様々なモデルを取り揃えています。
